各種不同的PCB
目前應用與大功率LED作散熱的PCB有三種：普通雙面敷銅板（FR4）、鋁合金基敷銅板（MCPCB）、柔性薄膜PCB用膠粘在鋁合金板上的PCB。

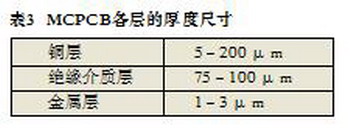

MCPCB的結構如圖7所示。各層的厚度尺寸如表3所示。

圖7  MCPCB結構圖

其散熱效果與銅層及金屬層厚如度尺寸及絕緣介質的導熱性有關。一般采用35μm銅層及1.5mm鋁合金的MCPCB。

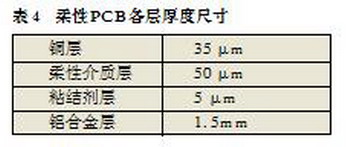

柔性PCB粘在鋁合金板上的結構如圖8所示。一般采用的各層厚度尺寸如表4所示。1～3W星狀LED采用此結構。

采用高導熱性介質的MCPCB有最好的散熱性能，但價格較貴。

圖8  散熱層結構圖



計算舉例
這里采用了NICHIA公司的測量T_C的實例中取部分數據作為計算舉例。已知條件如下：
LED：3W白光LED、型號MCCW022、R_JC=16℃/W。K型熱電偶點溫度計測量頭焊在散熱墊上。

PCB試驗板：雙層敷銅板（40×40mm）、t=1.6mm、焊接面銅層面積1180mm2背面銅層面積1600mm2。

LED工作狀態：I_F=500mA、V_F = 3.97V。

按圖9用K型熱電偶點溫度計測T_C，T_C=71℃。測試時環境溫度T_A =  25℃.
1.TJ計算
T_J=R_JC×P_D+T_C=R_JC（I_F×V_F）+T_C

T_J=16℃/W（500mA×3.97V）
   +71℃=103℃

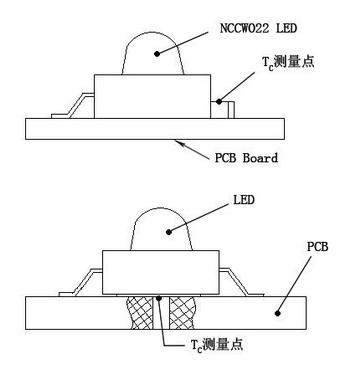

圖9   T_C測量位置圖

2.RBA計算
R_JA=（T_C－T_A）/P_D
   =（71℃－25℃）/1.99W
   =23.1℃/W

3.RJA計算
R_JA=R_JC+R_BA

   =16℃/W+23.1℃/W
   =39.1℃/W
如果設計的T_Jmax=90℃，則按上述條件計算出來的T_J不能滿足設計要求，需要改換散熱更好的PCB或增大散熱面積，并再一次試驗及計算，直到滿足T_J≤T_Jmax為止。

另外一種方法是，在采用的LED的R_JC值太大時，若更換新型同類產品R_JC=9℃/W(I_F=500mA時V_F=3.65V)，其他條件不變，T_J計算為：
T_J=9℃/W（500mA×3.65V）+71℃
  =87.4℃

上式計算中71℃有一些誤差，應焊上新的9℃/W的LED重新測T_C（測出的值比71℃略小）。這對計算影響不大。采用了9℃/W的LED后不用改變PCB材質及面積，其T_J符合設計的要求。



PCB背面加散熱片
若計算出來的T_J比設計要求的T_Jmax大得多，而且在結構上又不允許增加面積時，可考慮將PCB背面粘在“∪”形的鋁型材上（或鋁板沖壓件上），或粘在散熱片上，如圖10所示。這兩種方法是在多個大功率LED的燈具設計中常用的。例如，上述計算舉例中，在計算出T_J=103℃的PCB背后粘貼一個10℃/W的散熱片，其T_J降到80℃左右。

圖10  “∪”形鋁型材

這里要說明的是，上述T_C是在室溫條件下測得的（室溫一般15～30℃）。若LED燈使用的環境溫度T_A大于室溫時，則實際的TJ要比在室溫測量后計算的T_J要高，所以在設計時要考慮這個因素。若測試時在恒溫箱中進行，其溫度調到使用時最高環境溫度，為最佳。

另外，PCB是水平安裝還是垂直安裝，其散熱條件不同，對測T_C有一定影響，燈具的外殼材料、尺寸及有無散熱孔對散熱也有影響。因此，在設計時要留有余地。



結束語
采用一定散熱面積的PCB、裝上LED的試驗板，在LED工作狀態下測出T_C再計算的方法來作散熱設計是一種簡便、有效的方法，可以較好地設計出滿足結溫T_Jmax要求的散熱結構（PCB材質及面積）。

這種散熱設計方法除適用于大功率白光LED的照明燈具外，也適用于其他發光顏色的大功率LED燈具，如警示燈、裝飾燈等。
