先為大家介紹一下“石墨散熱”，并且根據小米手機的一些特性，做簡單的分析。

小米手機針對發熱問題設計的石墨散熱膜
1、何謂“石墨”
　　首先，我們來了解一下“石墨”這種東西。石墨是元素碳的一種同素異形體，學過化學的我們來補習一下吧。我們可以以碳元素來聯想一下石墨的一些特性，包括碳非常著名的穩定性，所以在多種工業用途中碳元素構成的東西是普遍存在的。

石墨元素結構
　　目前我們認識的石墨具有耐高溫、導電導熱性、潤滑性、化學穩定性、可塑性以及抗熱震性。把石墨用作手機設計的一部分來說，我們可以看到不少適合的用處。例如，目前手機上面采用的石墨散熱片，主要就是利用了石墨的導熱性。


2、何謂“石墨散熱片”
　　導熱石墨片（GTS）也稱石墨散熱片，是一種全新的導熱散熱材料，具有獨特的晶粒取向，沿兩個方向均勻導熱，片層狀結構可很好地適應任何表面，屏蔽熱源與組件的同時改進消費類電子產品的性能。

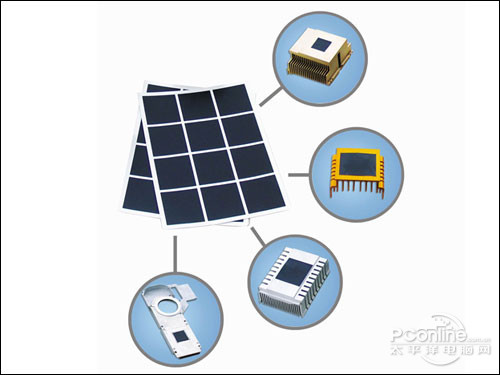

石墨散熱片的廣泛用途
　　之所以能夠設計成石墨散熱片，還利用了石墨的可塑性，我們可以把石墨材料做成一塊像貼紙的薄片，讓它貼附在手機內部的電路板上面。既可以阻隔原件之間的接觸，也起到一定的抗震作用。


3、小米手機的散熱原理介紹
　　在小米手機的發布會上，雷軍便鄭重宣告了小米手機的散熱特性，雖然說石墨散熱片存在于手機當中并不是第一次，但是拿來作為優點來宣傳還是比較少見的。

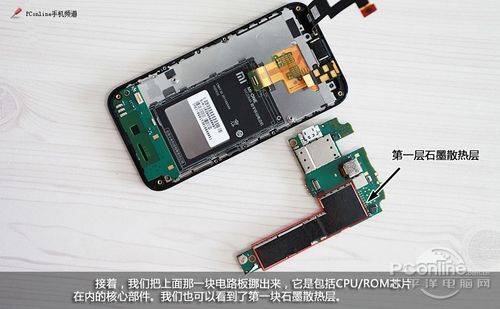

第一塊在CPU芯片與中間層之間的石墨散熱片

　　之前，我們通過對小米手機的拆解，已經探究過小米手機內部的結構，并且也完整地看到了兩片石墨散熱片。雖然是看到了石墨散熱片，也看到了石墨散熱片存在的位置，但是究竟是怎樣一個散熱原理，相信大家也并非十分清楚。下面我們嘗試簡單地為大家介紹一下：
　　小米手機的發熱源之一就是CPU和Flash芯片，因此在這些芯片的封裝層上面，貼有一張“7”字型的石墨散熱片，散熱片的另一面在機身內會貼附在中間的金屬板上面。而另外一塊較大的石墨散熱片則貼在小米手機中間的金屬板另一面，它對應連接的是屏幕的后部。

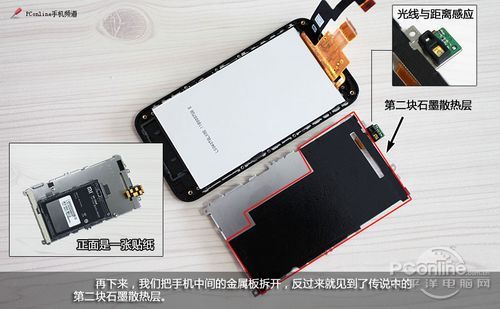

第二塊在屏幕與中間層之間的石墨散熱片
　　所以，當手機沒有拆開的時候，可以看到屏幕的后面以及CPU/Flash的熱量都會通過中間的金屬層相互傳遞，最終使得熱量能夠均勻分布，并且通過空氣的流動進行散熱。所以，我們可以說小米手機的一部分熱量會通過LCD那邊進行輔助散熱，另外，手機后蓋那邊也是另一個散熱面。

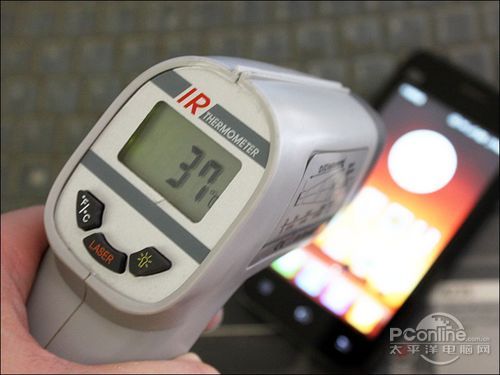

使用了石墨散熱片的小米手機能夠把發熱量控制在合理水平

　　因此，我們可以說，小米手機的石墨散熱片其實是起到了導熱，并且把熱量均勻散布的作用，間接來說也就是起到散熱作用。所以才能夠把高通MSM8260這枚電老虎控制得住。
