科友熱傳技術 理想中的散熱

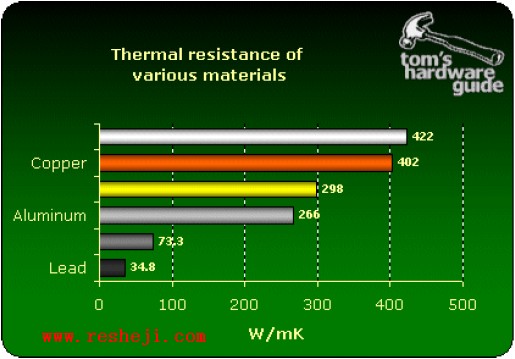

這是各材料間熱傳導能力的比較圖表。

設計散熱器的基本概念，可以精簡成一個數學方程式，它代表了排除外界因素后，兩個導體間的熱能對流：
Iw = ??x (T1-T2) x (I/A)
我們一個個簡單說明吧：Iw代表兩個不同物體（材料）間，若有溫度上的差異（T1與T2）存在時的熱能對流量。I代表兩的物體間的距離，而A則代表表面積。Gamma代表的是熱傳導系數。大致看一下這個方程式，您就會了解理想中的散熱器設計應該要有怎樣的品質了。溫度差距（T1-T2）是造成熱對流的因素，另外它也會大大的被材料的熱傳導系數（gamma）以及散熱表面積所影響。我想這些應該充分說明了基本的概念了吧？


[風冷散熱器] 對于現在的電腦產品而言，無論是預算上看，還是從實際散熱效果上看，風冷散熱是最好的方式。 (1) 影響風冷散熱器散熱效果的五大要素 A．散熱風扇 B．散熱片 C．導熱介質 D．扣具 E．環境（溫度） (2) 影響風扇性能的確定項目 A．風量 B．風壓 C．轉速 (3) 影響散熱片性能的確定項目 A． 導熱系數 B． 受風面積 (4) 影響導熱介質性能的確定項目 A． 導熱系數 B． 熱阻 C． 填充能力 (5) 影響扣具性能的確定項目 A． 應力分布與大小 B． 重心位置 (6) 風冷散熱原理 從熱力學的角度來看，物體的吸熱、放熱是相對的，凡是有溫度差存在時，就必然發生熱從高溫處傳遞到低溫處 ，這是自然界和工程技術領域中極普遍的一種現象。而熱傳遞的方式有三種：輻射、對流、傳導，其中以熱傳導 為最快。

熱源（CPU或其它部件）將熱量以熱傳導方式傳至導熱介質，再由導熱介質傳至散熱片基部，由基部將熱量傳至 散熱片肋片并通過風扇與空氣分子進行受迫對流，將熱量散發到空氣中。風扇不斷向散熱片吹入冷空氣，流出熱 空氣，完成熱的散熱過程。 [風冷散熱器的熱計算]
計算公式 A.傳熱量 B.散熱量 C.熱阻

說明 Q1：傳熱量 K：傳熱系數 △T1：平均傳熱溫差 Q2：散熱量（單位：W） G：散熱氣流量（單位：kg/s ） Cp：比定壓熱容（單位：kJ/kg·℃ ） qv ：需求風量（單位：m3 /min） ρ：氣流密度（單位：kg/m3 ） △T2：氣流溫差（單位：℃） R1：散熱片與環境熱阻（單位：℃ /W）
