幾種常見導熱材料優缺點對比

熱管理 2021-05-14

說到散熱系統，大多數人想到的是風扇和散熱片，往往忽視了其中一個不是很起眼但會起到重要作用的媒介物——導熱介質。今天與大家分享一下導熱介質存在的必要性以及常見的導熱材料性能特點。

導熱材料存在的必要性：

由于機械加工不可能做出理想化的平整面，因此CPU、芯片等與散熱器之間存在很多溝壑或空隙，因空氣是熱的不良導體，空氣間隙會嚴重影響散熱效率，使散熱器的性能大打折扣，甚至無法發揮作用。因此，導熱材料便應運而生。

導熱材料的作用是填充處理器與散熱器之間大大小小的空氣，增大發熱源與散熱片的接觸面積，減少空氣熱阻，提高散熱效率。

常見的導熱材料有哪些？各自有什么優缺點？

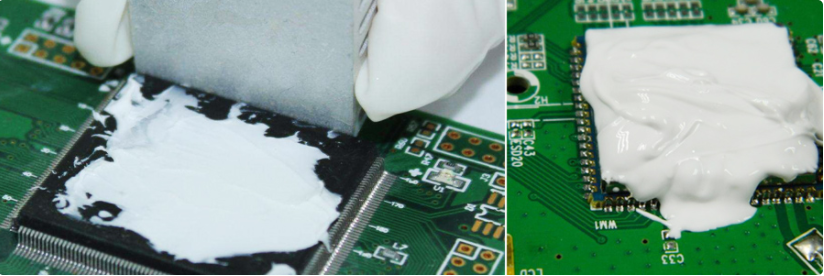

1. 導熱硅脂：

導熱硅脂又叫做散熱硅脂、導熱膏等，是目前應用最廣泛的的一種導熱介質，材質為膏狀液態，它是以硅油為原料，并添加增稠劑等填充劑，在經過加熱減壓、研磨等工藝之后形成的一種酯狀物，該物質有一定的黏稠度，沒有明顯的顆粒感。可以有效的填充各種縫隙；主要應用環境：高功率的發熱元器件與散熱器之間。

優點：

(1) 液態形式存在，具有良好潤濕性；

(2) 導熱性性能好、耐高溫、耐老化和防水特性；

(3) 不溶于水，不易被氧化；

(4) 具備一定的潤滑性和電絕緣性；

(5) 成本低廉。

缺點：

(1) 無法大面積涂抹，不可重復使用；

2) 產品長時間穩定性不佳，經過連續的熱循環后，會引起液體遷移，只剩下填充材料，喪失表面潤濕性，最終可能導致失效。

(3) 由于界面兩邊的材料熱膨脹速率不同，造成一種“充氣”效應，導致熱阻增加，傳熱效率降低；

(4) 始終液態，加工時難以控制，易造成污染其他部件及材料浪費，增加成本。

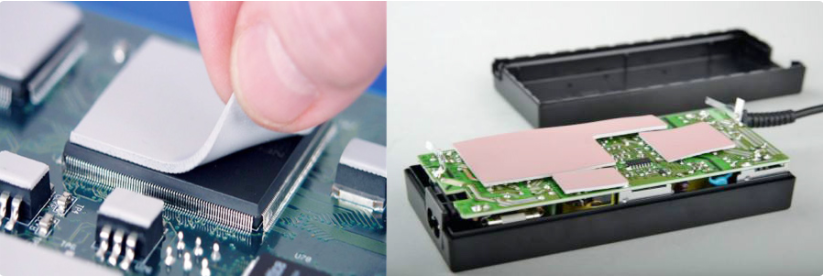

2. 導熱墊片：

導熱墊片，用于填充發熱器件和散熱片或金屬底座之間的空氣間隙，它們的柔性、彈性特征使其能夠用于覆蓋非常不平整的表面。熱量從分離器件或整個PCB傳導到金屬外殼或擴散板上，從而能提高發熱電子組件的效率和使用壽命。

在墊片的使用中，壓力和溫度二者是相互制約的，隨著溫度的升高，在設備運轉一段時間后，墊片材料發生軟化、蠕變、應力松弛現象，機械強度也會下降，密封的壓力降低。

優點：

(1) 預成型的導熱材料，具有安裝、測試、可重復使用的便捷性；

(2) 柔軟有彈性，壓縮性好，能夠覆蓋非常不平整的表面；

(3) 低壓下具有緩沖、減震吸音的效果。

(4) 良好的導熱能力和高等級的耐壓絕緣；

(5) 性能穩定，高溫時不會滲油，清潔度高。

缺點：

(1) 厚度和形狀預先設定，使用時會受到厚度和形狀限制；

(2) 厚度較高，厚度0.5mm以下的導熱硅膠片工藝復雜，熱阻相對較高；

(3) 相比導熱硅脂，導熱墊片導熱系數稍低；

(4) 相比導熱硅脂，導熱墊片價格稍高。

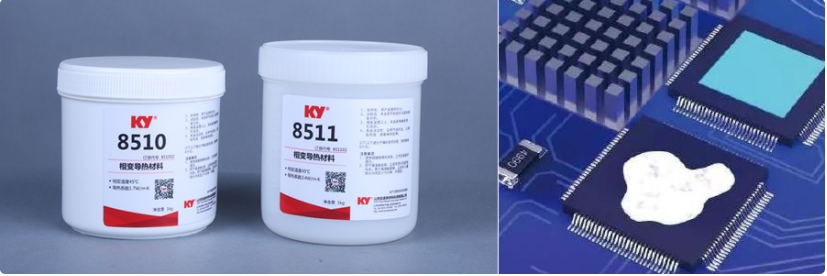

3. 相變導熱材料：

相變導熱材料，是指隨溫度變化而改變形態并能提供潛熱的物質。相變化材料由固態變?yōu)橐簯B(tài)或由液態變?yōu)楣虘B(tài)的過程稱為相變過程。KY相變導熱材料，相變溫度45°C，導熱性能優越，并且改善了微處理器，存儲器模塊DC/DC轉換器和功率模塊的可靠性。

優點：

(1) 可返修，可重復使用，涂覆厚度及形狀可按需控制；

(2) 室溫下為固體，但在設備運行期間熔化填補微間隙（不垂流）；

(3) 導熱效果相當于傳統導熱硅脂，性能更好；

(4) 極好的硅脂替代品，不存在傳統硅脂硅油揮發變干老化的現象。

(5) 無一般硅脂的溢膠現象。

(6) 與導熱硅脂相比，不存在“充氣”效應，長期使用具有高度可靠性；

(7) 可點膠、絲網印刷、手動涂覆，可完全自動化操作，大幅提高生產量；

(8) 環保，符合Rohs標準。

4. 導熱膠：

導熱膠，又稱導熱硅膠，是以有機硅膠為主體，添加填充料、導熱材料等高分子材料，混煉而成的硅膠，具有較好的導熱、電絕緣性能，廣泛用于電子元器件。

優點：

(1) 熱界面材料，會固化，具有粘接性能，粘接強度高；

(2) 固化后呈彈性體，抗沖擊、抗震動；

(3) 固化物具有良好的導熱、散熱功能；

(4) 優異的耐高低溫性能和電氣性能。

缺點：

(1) 不可重復使用；

(2) 填縫間隙一般。

5. 導熱灌封膠：

導熱灌封膠，常見的分為有機硅橡膠體系和環氧體系，有機硅體系軟質彈性，環氧體系硬質剛性；可滿足較大深度的導熱灌封要求。提升對外部震動的抵抗性，改善內部元器件與電路之間的絕緣防水性能。

優點：

(1) 具備很好的防水密封效果；

(2) 優秀的電氣性能和絕緣性能；

(3) 固化后可拆卸返修；

缺點：

(1) 導熱效果一般；

(4) 工藝相對復雜；

(5) 粘接性能較差；

(6) 清潔度一般。
