隨著電子產品功能不斷增強，需要更多功能和更高的可靠性，過多的熱量仍然是開發性能更好的下一代應用和突破性創新的重大障礙。每個行業，尤其是移動、醫療、電信和物聯網，都在開發新產品和系統，這些產品和系統必須輕巧、多功能，并且能夠以高可靠性管理高熱負荷。工程師們很難有效地處理熱量，因為消費者需要更小、更薄、更強大的設備，以及更多的選項、功能和能力。
兩相冷卻正在迅速發展，并在解決這些問題方面越來越受歡迎。熱管特別適合散熱，以實現更快的散熱、重量輕、更高的可靠性和使用壽命。但熱管最顯著的好處是設計靈活性，能夠輕松地將它們集成到熱系統中，從而大大提高冷卻效率和容量。
概述
熱管組件將被動兩相傳熱的成熟可靠性與各種其他熱管理技術相結合，以產生有效、持久的冷卻解決方案。五十多年來，Boyd一直在創新和制造熱管解決方案。我們的經驗使我們能夠設計和制造有效且持久的冷卻解決方案，這些解決方案可在最苛刻的環境條件下運行。
延展性銅壁和燈芯可實現彎曲或壓平，以滿足應用的熱和幾何要求。這可用于減小整體尺寸、增加表面接觸或將熱管布置在安裝硬件等周圍。熱管可以嵌入到其他技術中，以加快熱量擴散，或者在系統內利用熱管將熱量從熱源輸送到可以安全消散的地方。
誤區1：如果熱管壞了，它們會在我的電子設備上沾上液體。
真相：熱管很少（如果有的話）斷裂。在極不可能的情況下，管道中極少量的液體將完全飽和到其燈芯中，并且無法滴落或泄漏到您的電子設備上。
熱管本質上是堅固的，是一個純粹的被動系統，沒有任何活動部件會隨著時間的推移而磨損。要“折斷”一根制造精良的熱管，您需要將管子切開或將管子經過過多的反復彎曲或折疊。熱管在填充時充滿真空，確保管道中所含的流體量始終以蒸汽形式存在，因此不會滴落。
其耐用性、更高的可靠性和無泄漏特性使熱管成為航空航天、醫療、消費電子、需要高可靠性的高功率應用以及傳統液體解決方案泄漏可能造成災難性影響的市場的理想解決方案。
誤區2：熱管很重
真相：熱管可以減輕比它們增加組件更多的重量。
因為它們通常由銅（一種較重的材料）制成，因此一些人認為集成熱管會增加其解決方案的重量。雖然熱管由銅制成，但熱管是空心的，可以減輕解決方案的重量，同時以多種方式提高熱性能。熱管通常用于將熱量傳遞到設備或組件中較冷、更偏遠、更開放的區域，這些區域可以更好地進入氣流和空間，在這些空間中可以添加風扇和輕質翅片結構，以減小冷卻解決方案的整體尺寸和重量。

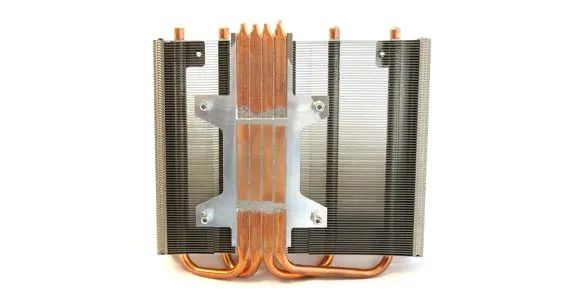

另一個常見的例子是用帶有嵌入式熱管的鋁制散熱器底座取代傳統的銅散熱器或更大的散熱器。熱管的高散熱效率可均勻、快速地將熱量分布在整個散熱器上，從而提高散熱器效率，減小散熱器尺寸和所需材料量，從而降低解決方案的整體重量和成本。
誤區3：熱管只能與兩端的蒸發器和冷凝器一起使用
真相：熱管沿著管道的整個長度起作用，無論它們在管道上的位置如何，它們都會始終如一地將熱量從較熱的區域傳遞到較冷的區域。
熱管通常被設計成熱管理組件，以將熱量從一端的熱源輸送到另一端，以安全有效地消散。這種利用很常見，但這不是使用熱管的唯一方法。
熱管芯吸結構使它們能夠在任何方向上工作，并且通常貫穿管道內部的整個長度。熱量本質上是從熱傳播到冷的，熱管也是如此。無論熱量沿著管道放置在哪里，熱量總是會從熱源流向冷凝點，然后再次通過燈芯返回。這增加了設計靈活性和熱管使用選項，以實現更具創新性和成本效益的熱管理。其中一種利用是嵌入熱管以傳播熱量而不是傳遞熱量。當熱管嵌入散熱器的底部時，熱量會沿著熱管的整個長度而不是固定的區域凝結。例如，將熱管集成到風冷散熱器中以擴展高功率性能，從而減少冷卻高功率IGBT時對液體系統的需求。
誤區4：熱管只能沿直線傳播熱量。如果我想將熱量散布到整個底座上，我需要一個均熱板
真相：熱管可以彎曲，使用方式類似于均溫板，但結構更完整。
當熱管最初被引入并開始與其他技術集成時，它們被嵌入直線中。為了更均勻地散熱，工程師使用了均熱板。均溫板雖然可以有效地實現均勻的熱量擴散，但也有其自身的一系列設計挑戰，這些挑戰可能并不適合每種應用。

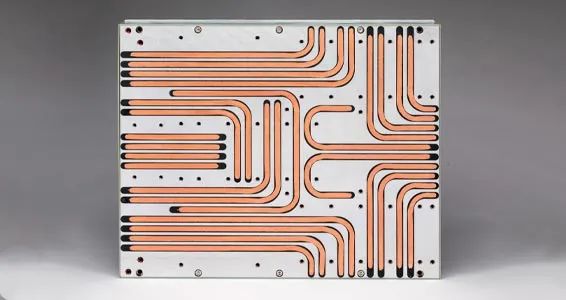

雖然熱管僅沿其軸線移動熱量，但該軸可以彎曲或與多根熱管一起使用，以有效地充當類似于均熱板的平面擴散機構。熱管更便宜，結構完整性更高，可以設計成模仿均熱板的功能和性能。如果正確嵌入，熱管可以在蒸汽室過于脆弱的應用中承受相當大的安裝力。
真相：制造技術使熱管即使在很小的溫差下也能正常工作。 由于熱管依賴于蒸發和冷凝來工作，因此人們普遍存在誤解，認為必須存在很大的溫差或高溫才能從使用熱管中受益。然而，由于熱管在密封之前充滿真空，因此流體在其飽和點同時以液體和蒸汽的形式存在。這在原理上類似于在較高海拔和較低壓力下在較低溫度下煮沸液體。分子需要更少的熱量才能被激發到足以將相從液體變為蒸汽。因此，熱源的溫度不需要達到標準的室溫沸點，就會引起液體到氣相的變化。事實上，熱管的“熱”和“冷”區域之間只需要幾度的差異即可發揮作用。這是使用熱管的主要好處之一，因為它可以將解決方案的熱阻降至最低。 真相：熱管可以開發為在極其惡劣的條件下工作，例如冰凍環境。 熱管在環境條件下的運行方式取決于材料和設計。雖然銅/水是最受歡迎的組合;可根據特殊要求使用其他材料。氨、甲醇和丙酮等液體都可以與兼容金屬結合，形成可在遠低于 -60°C 的溫度下工作的熱管。 真相：增加熱管可以降低解決方案成本。 銅的延展性使熱管能夠經濟地制造，可靠密封，并且易于彎曲和壓入特定的幾何形狀。Boyd擁有完善的制造工藝和熱管設計技術，可生產極具成本效益的銅/水高性能熱管。熱管允許工程師在需要銅制鰭片底座的應用中使用鋁制和嵌入式熱管，從而降低成本。它們還可以消除對風扇或其他組件的需求，從而節省金錢和重量。誤區5：熱管必須非常熱才能工作。
誤區6：熱管不能在冰凍條件下使用
誤區7：熱管很貴
