目前LED應用產品的組裝(包括用料、組裝方法與步驟)大致如下：
1、將LED光源(主要是貼片式SMD LED，如Luminleds Luxeon、 Cree X Lamp等)以錫焊方法固定于鋁基板上。
2、鋁基板涂抹導熱膏(或使用導熱硅膠片)后再以螺絲固定于散熱機構件(主要是散熱鰭片)上。
膠水是一種高分子化合物，通常受溫度、水分、紫外線等諸多因素影響而變質，還會隨著時間而劣化，以至于影響其導熱功效。
由上述結構與制程可知：自LED晶粒產生熱能后，不斷傳遞熱能至散熱鰭片，散熱鰭片再與空氣交換熱量，其LED導、散熱的熱通路常存有3層膠水：
1、第一層膠水：固晶膠；
2、第二層膠水：鋁基板中銅箔與鋁板的導熱黏著膠；
3、第三層膠水：鋁基板涂抹導熱膏(或使用導熱硅膠片)。

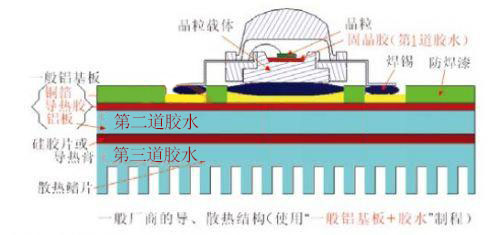

圖1 一般的導、散熱結構
固晶膠
市場上LED封裝多以固晶膠將晶粒黏結于支架(或固晶座、固晶基板)上。無論固晶膠選用導電膠或非導電膠(又稱絕緣膠)，都具有膠水成份和膠的特質。
為提升封裝的導熱效果，有業者改以共晶制程取代固晶膠制程，如Cree，也有封裝業者以錫膏經回流焊制程取代固晶膠制程。以上兩者，無論是共晶制程，亦或是以錫膏經回流焊制程以取代固晶膠制程，都是為了避免使用膠水。
鋁基板中銅箔與鋁板的導熱黏著膠
鋁基板結構是通過導熱黏著膠將鋁基板成份的銅箔與鋁板黏著結合。其中，依導熱黏著膠的導熱系數值差異又區分為：低導熱鋁基板、中導熱鋁基板、高導熱鋁基板、超高導熱鋁基板等不同等級。但鋁基板始終脫離不了存有導熱黏著膠的膠水成份。
鋁基板涂抹導熱膏(或使用導熱硅膠片)
為使鋁基板與散熱機構件(主要是散熱鰭片)緊密結合，并從鋁基板與散熱機構件的間隙排除對其導熱功效有極大影響的空氣，LED應用廠商組裝時通常在鋁基板涂抹導熱膏后再以螺絲固定于散熱機構件上來應對。

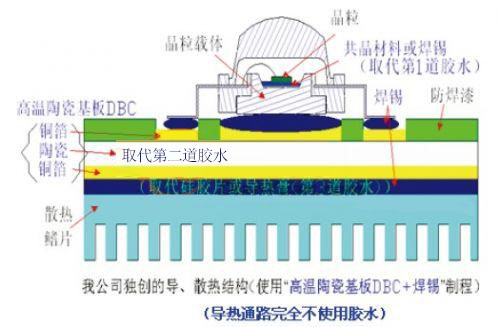

圖2 獨創的導、散熱結構(使用高溫陶瓷基板DBC+焊錫制程，導熱通路完全不使用膠水)
為解決膠水對LED應用廠商的長期困擾，將一般的LED導、散熱的熱通路常存的3層膠水分別以不同的材料、不同的制程替代，即LED導、散熱之熱通路無膠水化制程。其對策及說明如下：
1、對于第一層的固晶膠，以共晶制程或錫膏經回流焊制程取代，這兩種方法都可以避免使用固晶膠。
2、將第二層鋁基板中銅箔與鋁板的導熱黏著膠的鋁基板以高溫陶瓷基板(DBC：Direct Bonding Copper)取代(如圖3)。
高溫陶瓷基板(DBC : Direct Bonding Copper )在陶瓷的上、下面先覆以銅箔，后經攝氏1100+度高溫?zé)Y(jié)，使銅箔與陶瓷產生共晶現象燒制而成 (此高溫?zé)Y(jié)制程有別于以導熱黏著膠黏著銅箔與陶瓷，在魚目混珠、濫竽充數的劣質陶瓷基板營銷市場上，采購時不得不謹慎小心!)。
首先，由于高溫陶瓷基板DBC經攝氏1100+度高溫?zé)Y(jié)而成，銅箔與陶瓷的接著面形成優異的化學鍵結(如圖3)，使其除具備優異的撕裂強度外，還保有陶瓷原有的耐電壓、絕緣性能、穩定性等各種特性。因此，高溫陶瓷基板與鋁基板相比，不僅免除了鋁基板內使用膠水的隱患，而且其它諸如撕裂強度、耐電壓、絕緣性能、穩定性等特性亦優于鋁基板。
其次，高溫陶瓷基板 DBC的兩面都是銅箔，因此無論哪一面用來做印刷電路板的布線加工，或在后制程與散熱機構件做焊錫作業，都具備優異的制程加工性能。
另外，高溫陶瓷基板DBC與LED晶粒(Chip)有相近似的熱膨脹系數(CTE)，因此有些LED封裝業者正著手開發將高溫陶瓷基板DBC作為固晶座(或固晶基板)使用，即將LED晶粒(Chip)直接固著于高溫陶瓷基板DBC上。

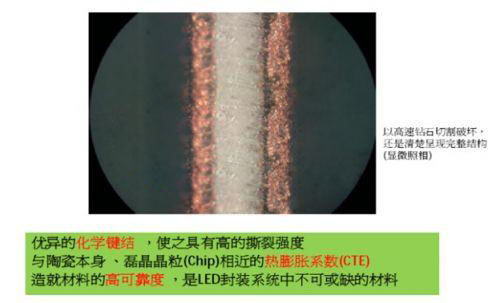

圖3 高溫陶瓷基板DBC的縱剖面結構
3、以焊錫制程取代第三層的鋁基板涂抹導熱膏(或使用導熱硅膠片)。
由于高溫陶瓷基板(DBC)的兩面都是銅箔，銅箔具備極佳的可焊錫性能。所以，只要將與高溫陶瓷基板(DBC)做接合的散熱機構件做完成可焊錫性能處理，則高溫陶瓷基板(DBC)即可與后制程的散熱機構件做焊錫作業。
總結
華岳的理解為膠水耐候性能差，隨著時間的推移，會吸收空氣中的水分而不斷地劣化，降低其導熱性能，是LED應用產品的一大隱憂。熱通路無膠水化制程的用料是金屬及陶瓷(高溫陶瓷基板(DBC))，材料穩定性能高，較能承受溫度、水份、紫外線等影響，隨時間推移而劣化程度低，其導熱功效較不受環境與時間影響。華岳認為無論是金屬還是陶瓷，其導熱系數都優于膠水，熱通路無膠水化制程的初始導熱能力勝過熱通路用膠水制程。經過本文介紹和對比，華岳導熱硅膠墊片分類中8個型號LA-DS120~LA-DS620，常用的有LA-DS120，LA-DS150，LA-DS220,LA-DS250 導熱硅膠墊片在用到LED導熱，散熱方面的均可得到良好的應用。
