目的：
通過EFD用兩種方法來計算CPU cooler的熱阻。
CPU COOLER參數如下：
| 散熱器材質 | A6061 |
| CPU功耗 | 27.5W |
| 環境溫度 | 19℃ |
| 方法1：局部流體旋轉 | 旋轉流體的速度：262 rad/s （2500RPM） |
| 方法2：設置風扇PQ | INNER FAN的參數：39 CFM 0.136 inAq |
方法1：local rotate：

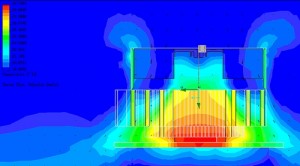

設定region為rotate旋轉物體，方向為逆時針（圖示方向），模擬氣流從外部進入散熱器FIN內的情況。
Tc=29℃
Ta=19℃
P=27.5W
Rca=0.33℃/W
方法2：賦予region的兩個面為inner FAN的進出風口 ，設定PQ 。
結果如下：
Tc=28℃
Ta=19℃
P=27.5W
Rca=0.36℃/W
實測結果：
| Tc | Ta | P | Rca | FAN speed | FAN type |
| 26.4 | 17.9 | 27.5 | 0.31 | 2500 | 8025 |
結論：
1. 針對散熱器的模擬，Flotherm里面可以得出比較可靠的結果，但是如果是類似太陽花形狀散熱器的模型，建模比較麻煩，精度也打了折扣。
2. 直接調用proE的模型，EFD可以精確計算各種形狀散熱器的熱阻，且結果與實測相差很小，速度也很快。像這個模型，不到8萬網格13min就求解完畢。
3. EFD計算過程中，會發現一些莫名其妙的問題：比如check model的時候發現求解域里面流體體積為0，或者計算時發現溫度飆到1000℃或者超低溫到零下幾百度，通常需要修正模型或者修正網格就恢復正常了。
