二. 6SigmaET模型文件的數據結構

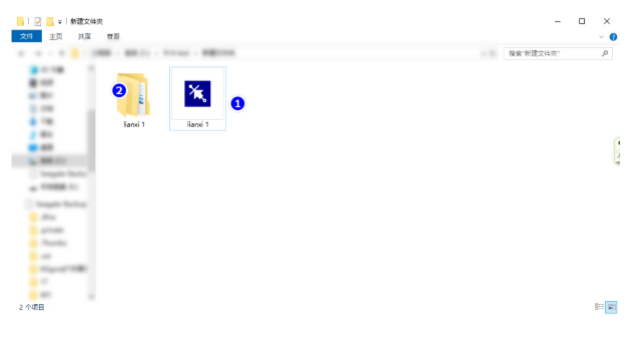

打開某個模型所在的文件夾可以看到，一個帶 6SigmaET 圖標的文件和一 個同名文件夾

1. 帶圖標的文件即建立的模型，里面含有建立模型的幾何及設定的所有參 數。

2. 同名文件夾為運行模型時軟件自動創建的，計算完畢后結果會存放在此 文件夾當中

當只把模型文件發送給別人或另外一臺電腦上時，是不含計算結果的。同時復制模型和文件夾，打開時才能看到結果。如果是比較復雜的或瞬態工況模型， 帶結果的文件夾體積可能會非常大

三. 鼠標基本操作

6SigmaET 的基本的鼠標操作如下：

? 點住鼠標右鍵并拖動可以旋轉視圖

? 點住鼠標中鍵并拖動可以平移視圖

? 滾輪上下滑動為縮放視圖

? 在視圖區用鼠標左鍵畫框?yàn)榭蜻x功能，完全位于框內的物體將被選中。

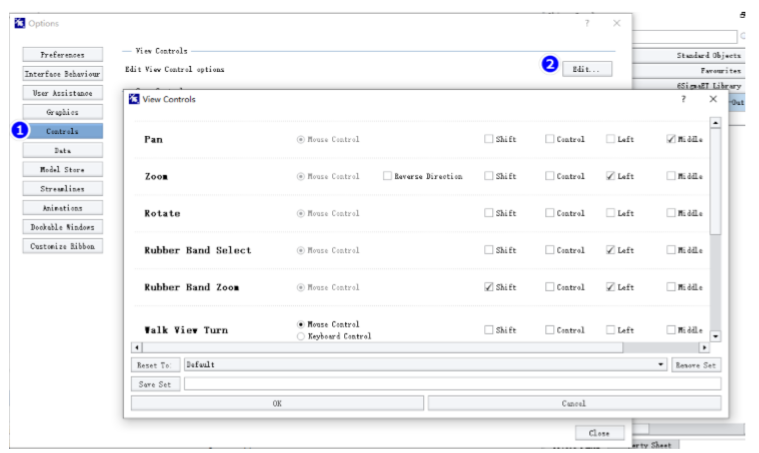

如果使用不習慣的話，可能點擊 File >> Option，或者在視圖區右鍵菜單選 擇 Option，進行自定義更改

在彈出的對話框里，選擇 Controls >> Edit，定義自己習慣的鍵

四. 鍵盤基本操作

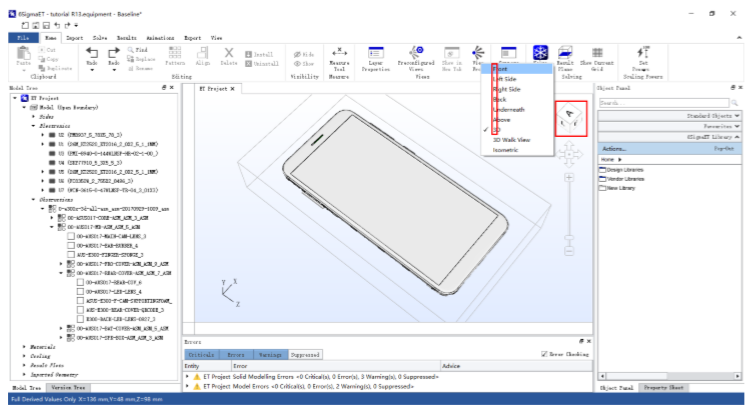

英文狀態，在視圖區按 F、L、R、B、A、U，可以分別切換到正視圖、左

視圖、右視圖、后視圖、俯視圖、仰視圖等二維視角，這和點擊視圖中的立方塊 上的字母作用是一樣的，對應這些視角的英文的第一個字母。按 3 或點住鼠標右 鍵拖動可以回到三維視圖。

二維視圖在進行移動、拉伸、旋轉等操作時特別有用，因?yàn)樵?3D 視圖下這 些操作不好精確操作。

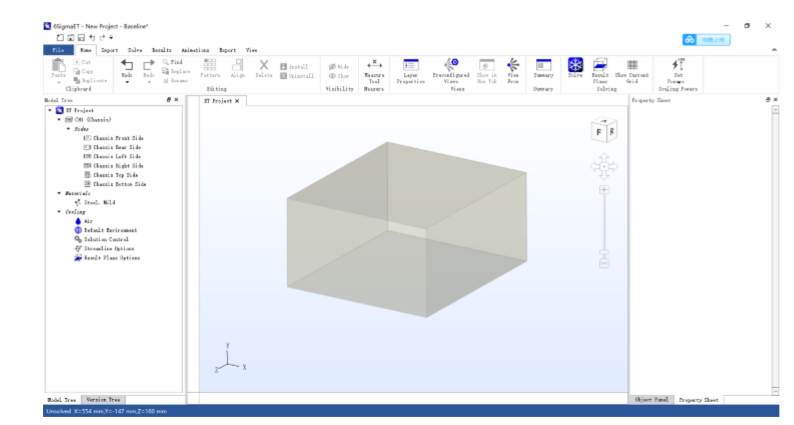

點擊 I鍵可以切換到等軸距三維視圖。下面是普通 3D 視圖和等軸距視圖的 區別。

五. 軟件運行一般設定

Option 里可以對軟件運行的參數進行設定，一般建議如下設定。

1. 界面語言

軟件可以設置為簡體中文界面，在 Preference 里面可以自行選擇

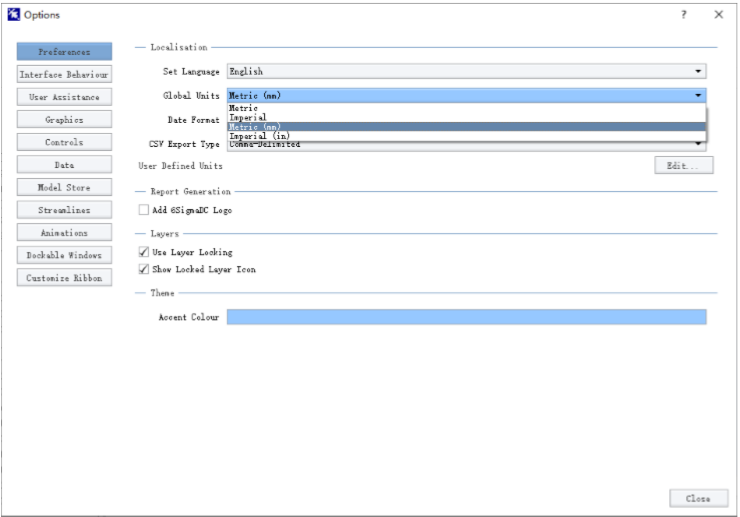

2. 尺寸單位

同樣是在 Preference 里面，選擇單位制，建議選擇 mm 制

3. 新建物體提示開關和小數位數

新建物體開關打開時，每次新建物體將會彈出一個對話框來輸入屬性，在 屬性里進行操作是一樣的，因此，建議關閉此提示。小數位數默認為 3 位，可以 設置的稍長一些。

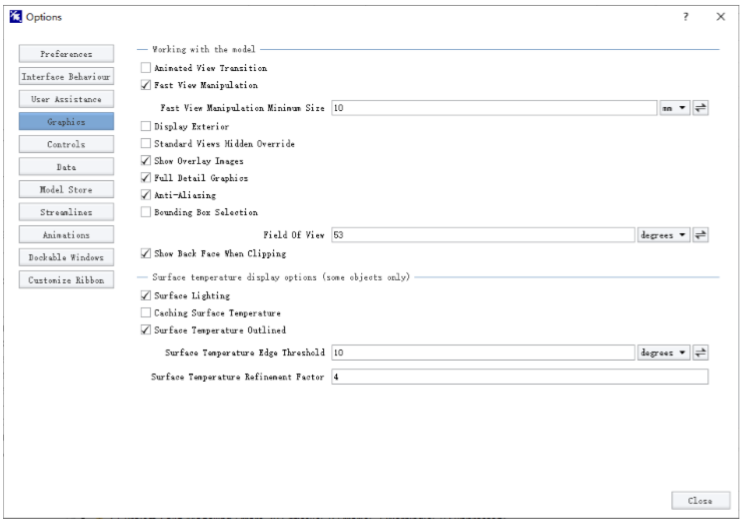

4. 圖形設定

Animated View Transition 勾選時會顯示兩個二維視角切換的動畫，建議關閉。

Anti-Aliasing 為抗鋸齒功能，打開后圖像顯示更精細，獨立顯卡的電腦建議 打開。

Caching Surface Temperature 會當前物體的結果調到內存里，加快顯示速度， 但會大大增加內存使用量，64GB 以下內存建議關閉

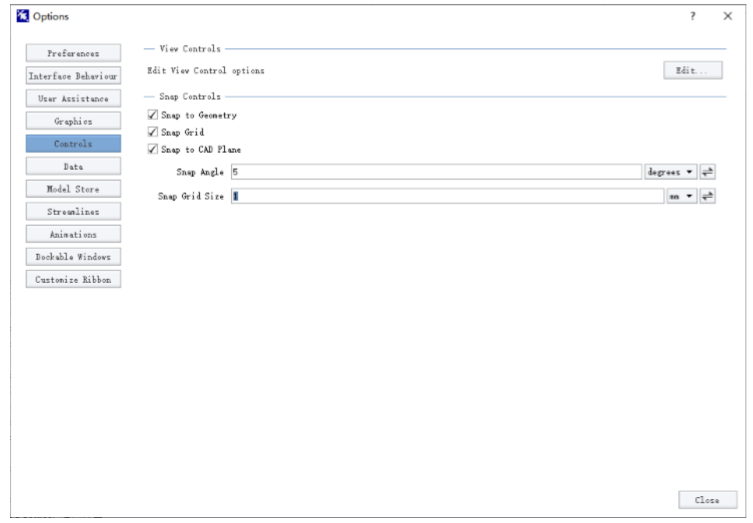

5. 移動物體時最小距離

當我們移動物體時，如果感覺到移動的最小距離也超過我們想要的距離， 可以調一下 Snap Grid Size 參數，改為 1mm 或 0.1mm 可以使移動更為平滑

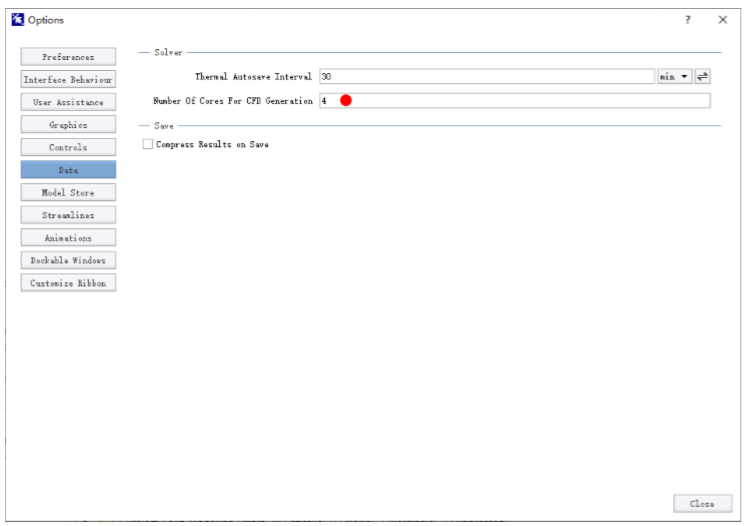

6. Data—多核前處理功能

6SigmaET 可以利用多核來加速生成網格、初始化模型階段，根據自己電腦的配置來合理設置此數值可以加快正式計算開始前的預處理階段的速度。打開任務管理器，看一下電腦的核數，輸入相應的數值或者小一些的數值。如下圖，為 4 核 CPU。

（未完待續）
