一文看懂電力電源的分類

熱設計網 2021-01-14

在配電運行和電力維修作業過程中，我們經常會遇到：配電直流屏，UPS電源，EPS電源等，如果有人問你三類電源有什么區別？你能說出來嗎？

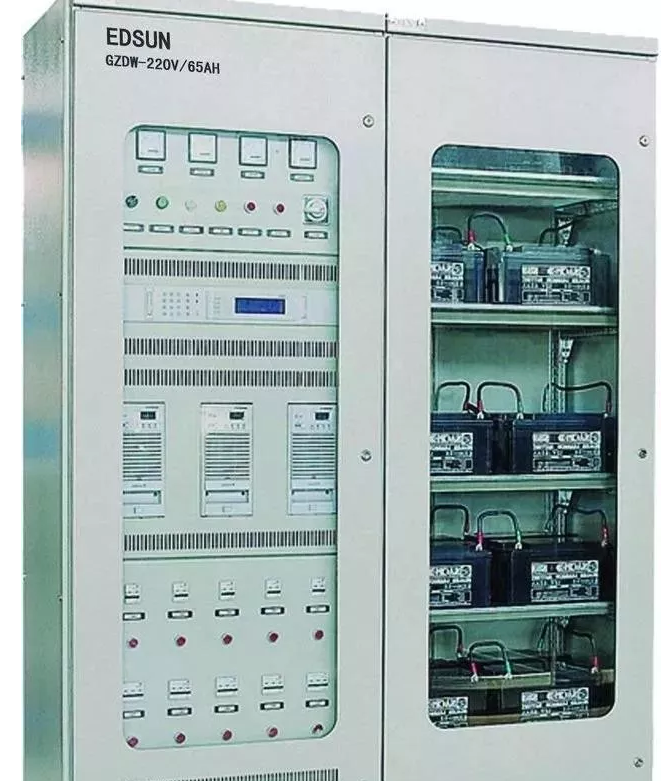

一，直流屏是直流電源操作系統的簡稱。通用名為智能免維護直流電源屏，簡稱直流屏，通用型號為GZDW，而直流屏就是用來供應這種直流電源的。

1，直流屏的構成

發電廠和變電站中的電力操作電源現今采用的都是直流電源，它為控制負荷和動力負荷以及直流事故照明負荷等提供電源，是當代電力系統控制、保護的基礎。直流屏由交配電單元、充電模塊單元、降壓硅鏈單元、直流饋電單元、配電監控單元、監控模塊單元及絕緣監測單元組成。

2，直流屏的應用。

直流屏主要應用于電力系統中小型發電廠、水電站、各類變電站，和其他使用直流設備的用戶（如石化、礦山、鐵路等），適用于開關分合閘及二次回路中的儀器、儀表、繼電保護和故障照明等場合。

二，為什么要用直流屏？

高壓配電室用直流屏作控制、保護、監控和操作斷路器等的電氣電源；交流也可以；主要根據斷路器控制操作電源類型來決定；

1，用直流電屏有以下好處：

（1）直流屏不用考慮三相平衡問題；

（2）直流屏安全可靠。

直流屏可以在交流電源正常的情況下給蓄電池組事先充滿電，當交流電源停電時，由蓄電池饋電，仍能保證斷路器的操作、控制、保護和監控用電。

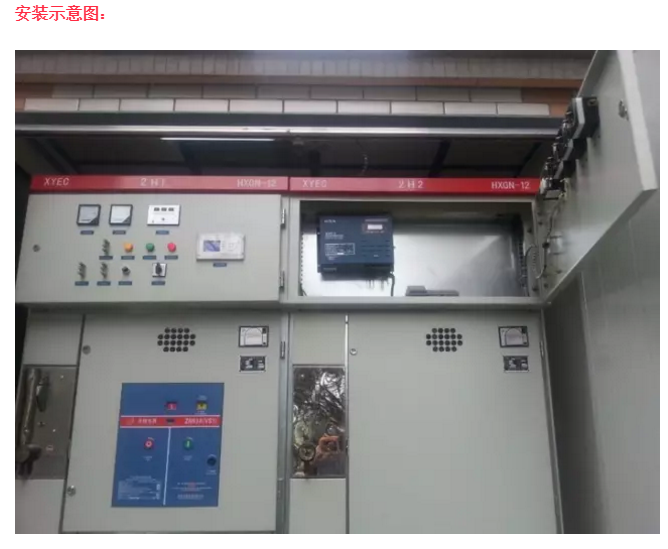

2，高壓室內的直流屏主要的作用就是為高壓開關的合閘機構提供電源。

比如說電磁式（CD）的合閘機構就需要很大的直流電流，而彈簧儲能式(CT)合閘機構就不需要很大的直流電流，只要電壓能滿足儲能電機的正常工作就可以，另外還可以為高壓開關柜頂部的直流小母線提供信號、控制、報警等回路的直流電源，以及一些繼電保護和自動裝置提供直流電源。

三，EPS應急電源和直流屏

1，EPS消防應急電源是一種集中消防應急供電電源,就在市電故障和異常時，能夠繼續向負載供電，確保不停電，以保護人民生命和財產的安全。

2，主要應用于道路交通照明、場館照明、樓宇消防逃生照明、消防泵、噴淋泵等消防設備提供應急電源，EPS消防應急電源按用途可分為應急照明、混合動力和動力變頻EPS消防應急電源三大類。

3，直流屏：簡單地說，直流屏就是提供穩定直流電源的設備。（在輸入有380V或220V電源時直接轉化為DC220V或DC110V，在輸入（市電和備用電）都無輸入時，直接轉化為蓄電池供電——直流220V或DC110V：實際上也可以說是一種工業專用應急電源）。

4，直流屏的作用是當廠用電中斷時通過雙電源開關迅速的提供可靠的備用電源，還有供給高壓開關的操作電源等。

四，UPS電源和直流屏

1，UPS的作用就是將直流電源轉換成交流電供給DCS或其他裝置電腦等。UPS輸出的是交流電,直流屏輸出的是直流電.

2，直流屏輸出的是直流電，發電廠、變電站用的比較多，給高壓開關提供操作電源。

UPS輸出是交流電，我們?nèi)粘Ｉ钪信聰嚯姷亩伎梢杂玫剑饕菓?yīng)用到電腦啊，還是一些醫療設備那些怕斷電的設備。

3，EPS應急電源的，是給消防產品供電的，和UPS差不多，但EPS的帶載能力強，主要為應急照明、消防水泵或者給電機供電等。

五，三者的電源輸出類型

直流屏是交流經過轉換變?yōu)橹绷鳎琔PS是交流經過整流變?yōu)橹绷髟倌孀冏優榻涣鳎珽PS有直流和交流兩種。

電力操作電源

定義：

電力操作電源是應用在電力機房內的電源設備，電力操作電源又稱電力工程交、直流電源，簡稱交、直流屏（柜）。主要用于各級變電所（站）及火力、水力發電廠，作為控制負荷和動力負荷以及直流事故照明負荷的電源，是電力系統控制、保護的基礎。在軌道交通領域主要應用于為供電系統的斷路器分合閘及二次回路中的儀器、儀表、繼電保護和事故照明提供不間斷直流電源。

分類：

按電源性質分

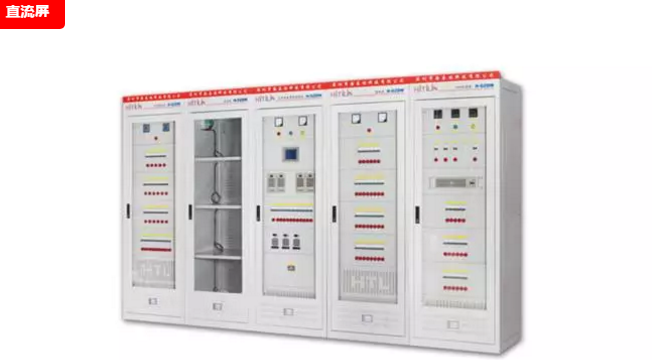

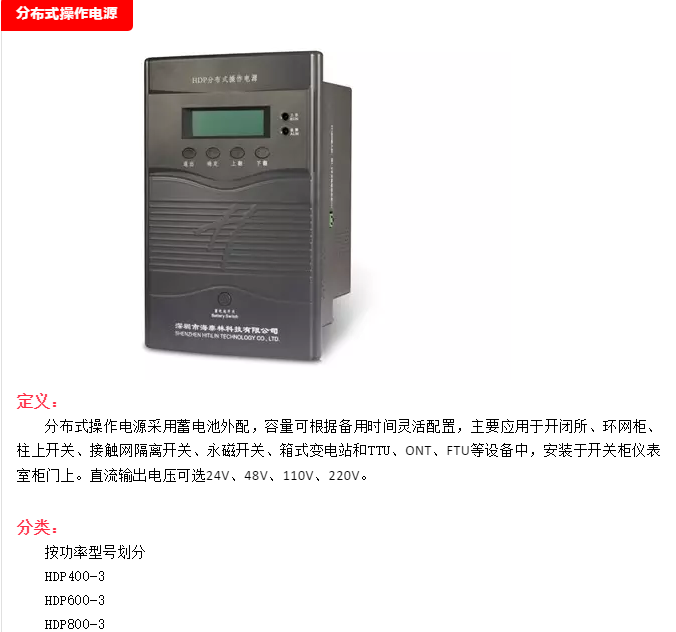

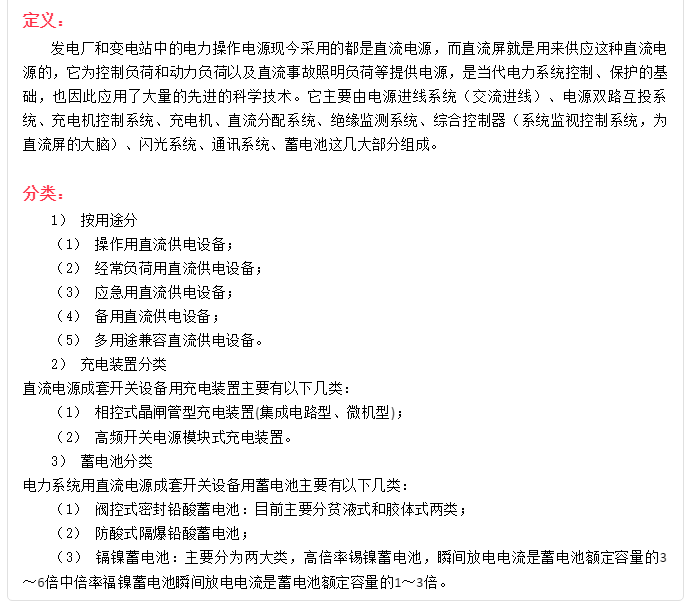

（1）直流操作電源，常見有直流屏、微型直流電源、UP5、分布式操作電源...

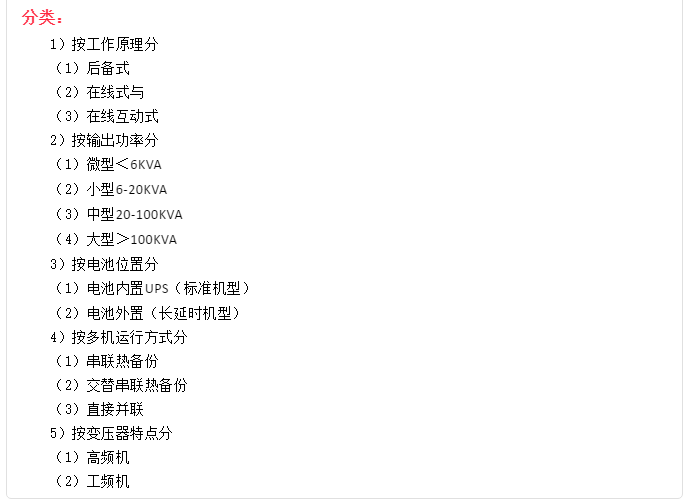

（2）交流操作電源，常見有UPS、逆變器...

（3）交直流一體化電源
