今天有個朋友留言想要了解一下電源中的散熱功能，所以我們簡單的講一下電源的散熱器設計及一些基本知識。

制作散熱器主要就是為了能將我們電源中的熱量散發掉，避免因?yàn)樯岵涣紝?dǎo)致器件的溫度過高超過器件的最高結溫，從而導致開關電源無法正常的工作，甚至于損壞產品。

我們?nèi)粘ｋ娫吹纳嵬緩街饕?種，分別為熱傳導、熱對流和熱輻射；而熱傳導主要是發生在芯片和散熱器之間；熱對流主要發生在散熱器和周圍空氣之間；熱輻射指的是散熱器向周圍空氣釋放熱量。在沒有風冷的情況下，熱傳導是比較常用的一種散熱途徑，主要通過器件管芯—器件管殼—散熱片—散熱器—周圍空氣。

我們購買芯片時都會有一個參數，一般對于工程師來說看的是最高電壓，啟動電壓，最高電流，啟動電流等一系列常用參數，有的人會忽略了溫度這個參數，覺得不會影響產品的使用功能；其實溫度和器件的最大允許功耗是有緊密關聯的，就拿芯片來說，芯片的最大允許功耗就是由芯片的最高結溫Tjm來決定的，當溫度T<Tjm時，開掛電源能正常工作；有些芯片為了安全起見，還規定了芯片的最高工作結溫Tj（max）<Tjm ；例如芯片的Tjm=150°C；但是工作溫度Tj(max)=125°C。

我們知道，芯片的散熱能力取決于它的熱阻，而散熱能力越強，實際的結溫就會越低，它所能承受的功率也就越大；熱阻我們在初中時都學過，就是用來表征各種材料熱傳導性能的物理量，溫升越低，熱傳導能力越強，也就是說熱阻小。

我們常見的散熱器外形各式各樣，但是總的可以分為3大類，分別為平板式散熱器；成品散熱器和印制板散熱器。

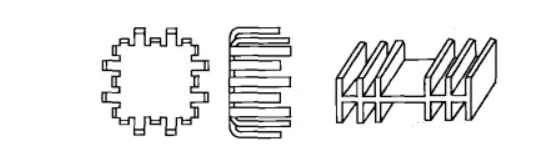

平板式散熱器如下圖所示：
