服務器內部結構如何？看完這些你就知道了！

       隨著科技的發展和經濟水平的提高，越來越多的企業都會有自己的服務器。之前我們合肥愛特?cái)?shù)據恢復給大家講解了服務器數據恢復知識，但沒有具體講解服務器的內部結構。那么今天，就來好好地講解一下服務器的內部結構，帶大家來進一步的了解服務器內部世界。

       一般來說，可以根據服務器的機箱結構來給服務器劃分類型，分別為“臺式服務器”、“機架式服務器”和“刀片式服務器”。今天，我們就以具體的一款服務器來給大家詳細講解一下。以下以聯想R510為例給大家詳細解說服務器內部結構。

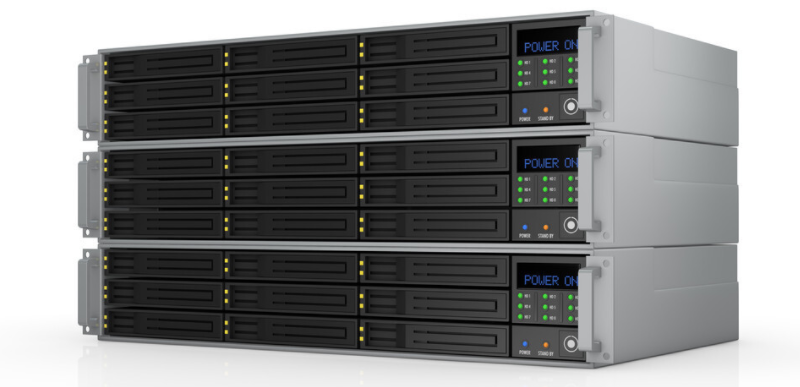

1、 機架式服務器

      “機架式服務器”是指可以直接安裝到標準19英寸機柜當中的服務器。服務器其實就是一臺執行特定服務功能的高級PC，這個定義同樣適用于“機架式服務器”。在星型拓?fù)浣Y(jié)構中（這個結構可能很多人不知道，大家可以百度一下），計算機網絡都有一個集中點，通常這個集中點就是俗稱的機房。在機房中會有各種類型的網絡設備，如交換機、路由器 等，這些設備一般都會集中在一個機柜當中。 通常這樣的服務器從大小來看有點類似交換機，而并不像是一臺電腦。

2、 前部面板及存儲設備區域

       先來看看1U機架式服務器的前部面板，機架式服務器的前部面板包括前置控制模塊區域、硬盤區域和光驅區域三個部分。還有一些服務器會配置軟驅設備，但因軟驅的應用現在已經極少使用，所以大部分機架式服務器已經不將軟驅作為標準配置。

       前置控制模塊上包括系統狀態指示燈、硬盤狀態指示燈及前置的USB接口。需要知道的是不同廠商設計的機架式服務器的指示燈是不一樣的，那么我們又怎么區別開來呢？很簡單，每一個服務器都有一個說明書，通過參考服務器的說明書來了解各種指示燈狀態的含義。

3、 CPU部分

       大部分的機架式服務器都采用的是CPU散熱片與風扇分離的設計，服務器CPU散熱片通常使用的都是散熱性能更好的銅質材料，萬全 R510 5112 采用Intel Xeon處理器，標稱可以達到2400MHz的主頻，左側位置配置了兩塊渦輪CPU風扇，從機架式服務器中可以發現，市場上的1U機架式服務器基本上都是采用這樣的設計。

4、 服務器內部結構之內存部分

       在CPU的左側位置是四個內存dimm插槽，服務器內存技術要求比一般的PC機內存要求要高，而且要高很多。目前市場上銷售的內存有 SDRAM和DDR兩種，SDRAM內存已經基本停產，現在基本看到的這兩條內存是184引腳的512M DDR內存條。因?yàn)榉?wù)器的特殊性，通常機架式服務器都配置的是集成ECC(Error Checking and Correcting　錯誤檢查和糾正)功能的Register內存條，這種內存條具備檢測和糾正單一比特錯誤的能力，大大提高了服務器的可靠性。要知道，檔次不同的機架服務器其所配置的內存條插槽也是不一樣的。我們介紹的這款聯想 R510 5112機架服務器是提供的四個插槽，這也就意味著它可以將擴展到12G。

5、 服務器內部結構之電源

       說到服務器的電源，很多人可能覺得這個也不是很重要。其實電源在這里可是非常重要的。因?yàn)樗菫闄C(jī)架式服務器所有連接到主板上的設備來提供電力的，下面具體看看機架式服務器的電源。

       電源的要求要具體安全性及可靠性的。正是因?yàn)殡娫丛谡麄€(gè)服務器硬件系統中非常重要，所以才要突出其安全與可靠性。市場上常見計算機電源有額定功率300 W和400W兩種，和家用PC不同，在服務器上需要供電的設備要遠遠高于PC機，需要更大功率的電源來提供電力，所以機架式服務器一般都配備的是400W 電源。電源就是服務器的內臟，沒有它，服務器就無法工作。

6、 服務器內部結構之后部面板

       后部面板與普通的計算機類似，在機架式服務器的后部面板上，也會有電源接口、顯卡接口、鍵盤鼠標接口等等，服務器一般不需要太好的圖形顯示卡，基本上都是采用主板集成顯卡，一般還需要一個RS232的接口，這個接口可以與其他設備如路由器、交換機等設備相連接，有時需要用這臺服務器來配置路由器，這時就需要使用這個RS-232接口。通常服務器的網卡最小要求使用10/100M自適應以太網卡，為了達到更高的數據傳輸性能，很多服務器都配備的是千兆網卡，這臺機器就使用了兩塊主板集成的千兆網卡。
