Flotherm軟件仿真結果中的極值偏差問題討論

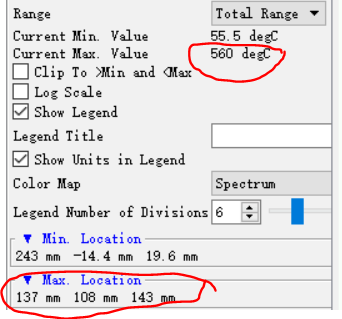

有時，仿真軟件用的多了，大家就容易把一些數值傳熱學中的原理忘記了，容易產生一些困擾。比如，中國熱設計網QQ群（319322744）有朋友發現，仿真提示溫度最高560℃，根據提示的極值坐標找到相應位置后，發現最高溫度才387℃。



所以，這位朋友用將等溫面的溫度調到560℃，發現后處理的窗口沒有顯示。其實，這并不是沒有找到極值的位置，而是極值的顯示有一點偏差。

這個問題其實是一個普遍問題，只是有時，這種偏差比較小而已。今天，Jason就來跟大家討論一下。

我們知道，數值模擬是需要講分析對象做離散化的，也就是說，你的模型做的再精巧，在軟件看來，也是一堆大大小小的豆腐塊，這些豆腐塊我們稱之為網格。

每個網格中，取一個代表點，點上的溫度、壓力、速度等各個參量數值，代表了真?zhèn)€網格的數值。軟件求解后，得到了各個代表點的數值解，當然，它們也是離散的。因此，網格與網格之間的數值也是不連續的。所以，如果用不同顏色區分不同數值的話，這些上了色的網格更像打亂的魔方。

看起來很別扭對不對？真實的物理量是連續的，而數值解描繪的物理量是離散的。

不用擔心，FloTHERM軟件的后處理程序，自動將這些數值做了光滑處理——利用插值。所以后處理的云圖顯示設置中，Fill Type默認選項是Interpolated。其中，Cell Fill是軟件實際計算的數值解，也就是上文提到的，魔方型的離散數值。如果選擇Cell Fill，提示的最高溫度，和顯示的最高溫度會吻合。

選擇Interpolated，軟件會根據相鄰網格數值，做插值計算，這樣同一個網格的參量數值也就會有所不同，插值得到的極值和數值解會有一點偏差。通常，如果網格劃分的合理，網格之間的數值跳躍性不到，這種偏差就會很小。相反，如果網格密度跟參量的梯度不匹配，劃分的太過粗糙，這種偏差就會比較大。

數值傳熱學中要求網格密度要達到一定程度，保證數值解與網格無關，做網格無關性的驗證。但是，估計好多人都省了這一步吧。

最終，提出問題的朋友優化了網格，兩個數值終于吻合了。
