中科院理化技術研究所劉靜課題組和中國農業大學何志祝課題組合作，開創性地提出了一種自下而上的動態防泄漏液態金屬制備策略，利用銀修飾的硬磁材料釹鐵硼顆粒充磁前后的狀態變化和液態金屬的高表面張力制備磁固定液態金屬（MILM），巧妙地將液態金屬鎖定在釹鐵硼顆粒之間，即使在大的壓縮應力作用下依然保持不泄露狀態，從而“根治”了液態金屬的泄露問題。

通過包吞的方式，具有良好的潤濕性的鍍銀釹鐵硼顆粒與液態金屬可以摻混到一起，在對混合物進行充磁的過程中，釹鐵硼顆粒相互吸引形成多孔結構，而液態金屬自然地填充在釹鐵硼顆粒縫隙之間，并借助自身高表面張力固定其中而防止泄露。此過程避免了外界的氧化作用，使得液態金屬得以最大限度的保持自身的特性。且由于硬磁顆粒之間的強磁相互吸引力，即使在外界的壓力下這一多孔結構也僅會發生變形而非坍塌，因此這樣制備出來的液態金屬的防泄漏特性是動態可適應的，這對于一些動力機構的運行顯然非常有利。

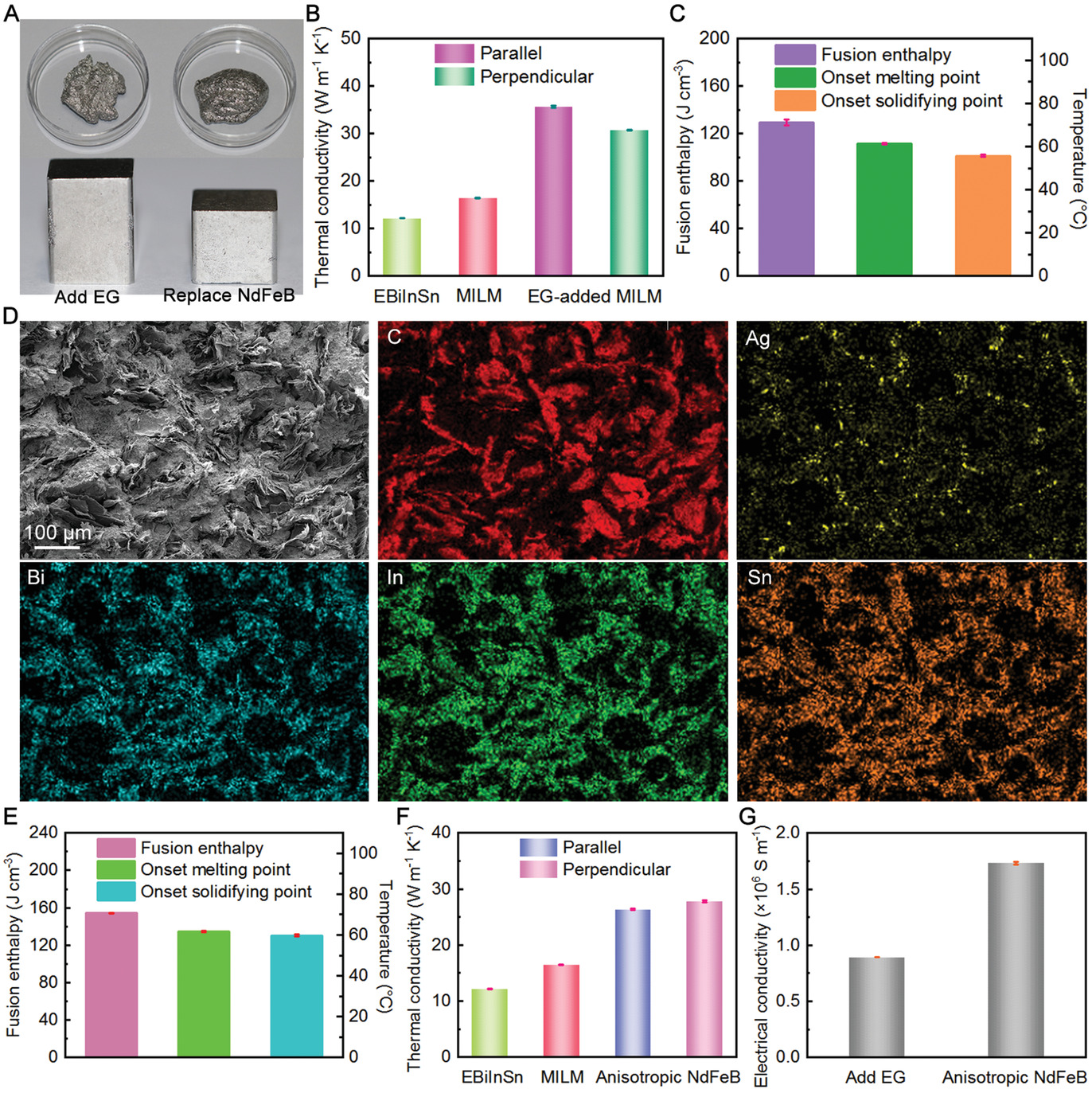

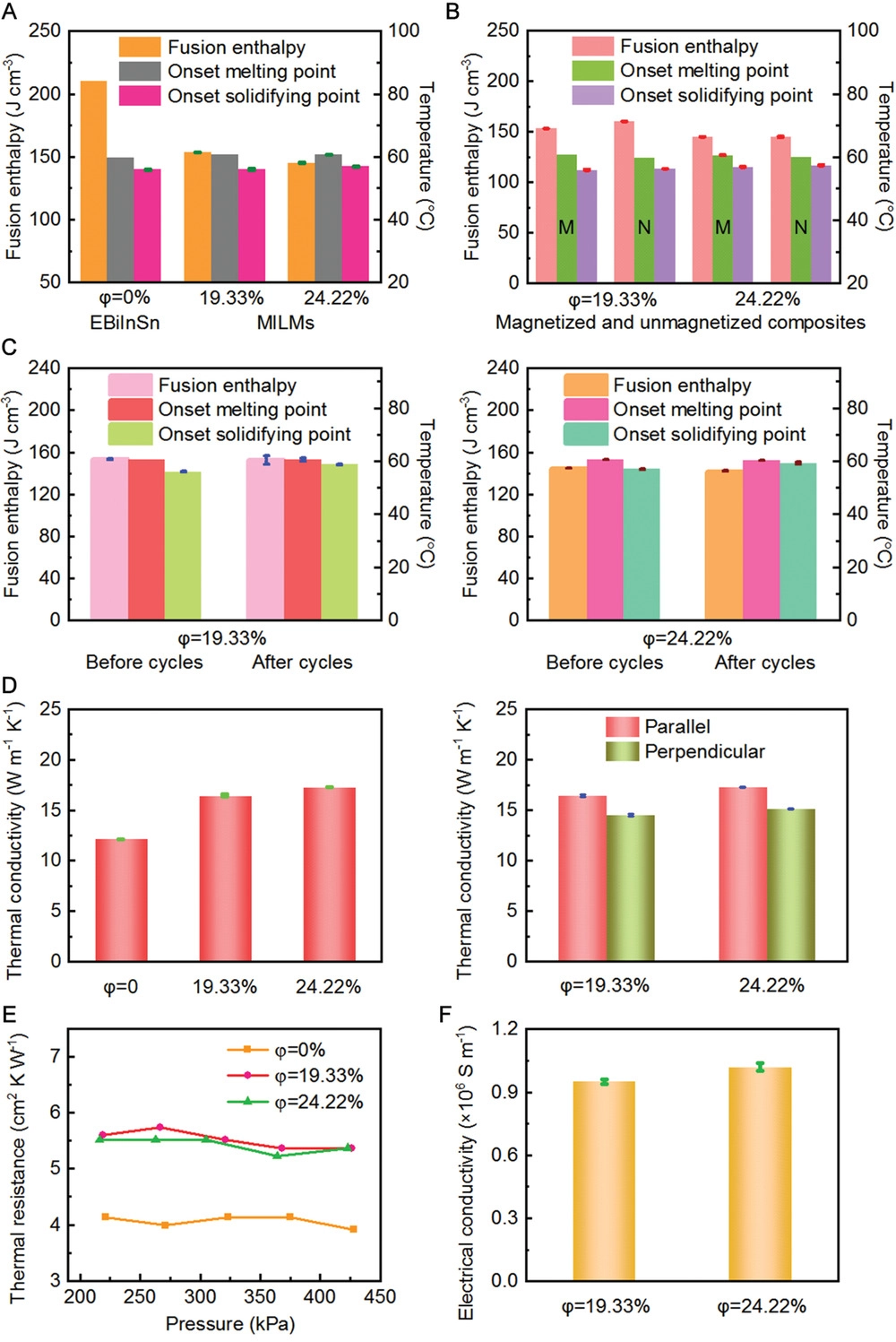

磁固定液態金屬展示出顯著改善的熱學性能。以鉍基液態金屬為例，相應的MILM表現出大的儲熱容量、良好的熱穩定性、高導熱性和低熱阻。MILM的熱導率與純EBiInSn相比增加了42.3%。此外，在MILM中膨脹石墨（EG）摻雜比例僅為1.81wt%的情況下，在不影響其導電性的情況下，其導熱性提高了約2.16倍。改變NdFeB顆粒的類型將MILM的熱導率提高了1.61倍，并將其電導率提高了69.61%。研究成果以“Dynamic Leakage-Free Liquid Metals”為題發表于《Advanced Functional Materials》期刊。

圖1. 液態金屬泄露問題和動態防泄漏液態金屬的制備過程。

鍍銀釹鐵硼顆粒未與液態金屬發生合金化反應，其磁性可以長時間保持不變具有一定的耐久性。

圖4. 動態防泄漏液態金屬應用.
