01 熱設計與仿真的概念

隨著電子器件與設備朝著微型化方向發展，功耗不斷上升，高熱流密度散熱的需求越來越迫切，熱設計也受到更多的重視。熱設計是采用適當可靠的方法控制產品內部所有電子元器件的溫度，使其在所處的工作環境條件下不超過穩定運行要求的最高溫度，以保證產品正常運行的安全性，長期運行的可靠性。此外，低溫環境下控制加熱量而使設備啟動也是熱可靠性的重要內容。在現代社會中，隨著人們對能源消耗和環境保護的重視程度不斷提高，熱設計已經成為了一項重要的技術領域。在通訊、安防、PC、汽車、LED以及逆變器等行業中越來越被重視，已成為產品研發中不可缺少的重要領域。

熱設計是指通過對產品或系統進行熱分析和模擬，確定其內部熱量分布和傳遞路徑，并通過優化設計來提高其熱性能的過程。根據應用領域不同，熱設計可以分為建筑熱設計、電子熱設計、汽車熱設計等不同類型。此外，根據設計目標的不同，熱設計還可以分為熱管理、熱傳遞、熱舒適性等不同方面。

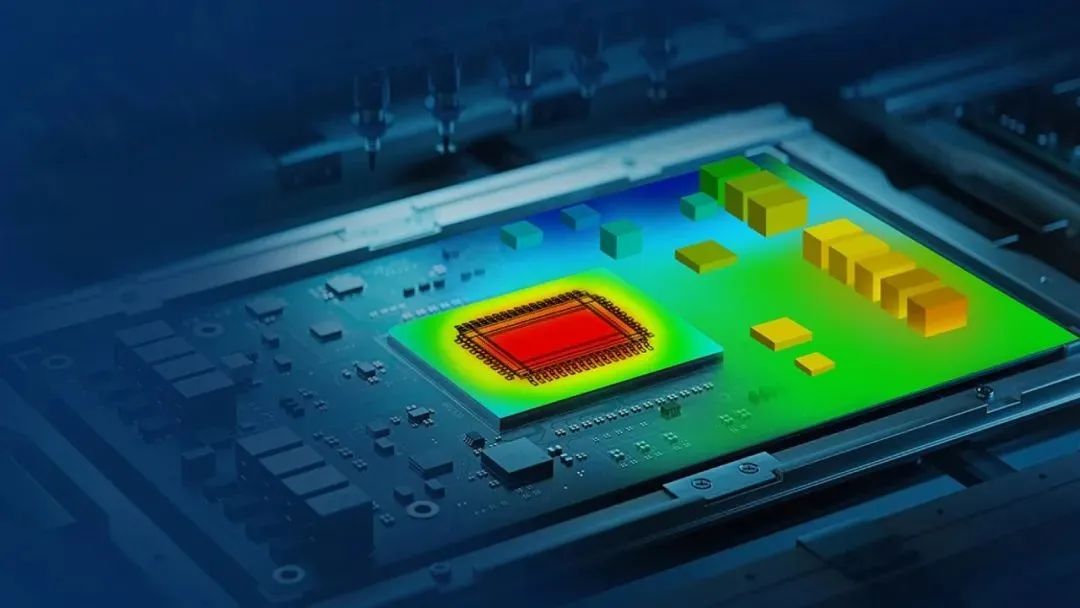

圖源：百度

熱設計工作是一個閉環，從項目前期的結構設計，硬件布局，軟件控制，材料選型到后期的溫升測試，都應該有熱設計工程師的參與。同時，產品迭代速度加快的需求使得留給工程師的設計周期越來越短，因此，越來越多企業采用熱仿真來降低成本、加速研發，提升功率器件的熱性能可靠性，從而高效驅動熱設計。

例如，在對電子產品系統進行散熱仿真分析時，通常會用到散熱仿真軟件--采用計算機流體動力學技術(CFD)，對系統在層流、湍流或過渡態狀態下的導熱、對流及輻射情況進行求解，獲得系統流動傳熱的參數分布。在產品設計的最初期，工程師就可以利用軟件創建虛擬模型，對多種系統設計方案進行評估，識別潛在的散熱風險，規避樣機試制風險，減少重復設計，縮短開發周期，降低成本。

目前市場流行的電子散熱仿真軟件有：

1）Ansys Icepak

2）Simcenter Flotherm

3）Altair SimLab

4）6SigmaET

5）SolidWorks Flow Simulation

6）Autodesk CFD

7）SINDA/FLUINT

8）Simetherm

9）TAITherm

10）SimScale

......

圖源：百度

02 熱設計的發展歷史

早在19世紀末期，人們就開始研究如何通過改善建筑物的隔熱性能來減少能源消耗。20世紀初期，隨著電力工業的發展，電子設備的發熱問題也日益突出。為了解決這個問題，人們開始研究如何通過優化電子設備的散熱系統來提高其效率。到了20世紀50年代，隨著汽車工業的興起，汽車發動機的散熱問題也成為了人們關注的焦點。為了解決這個問題，人們開始研究如何通過改進汽車發動機的設計來提高其散熱效率。

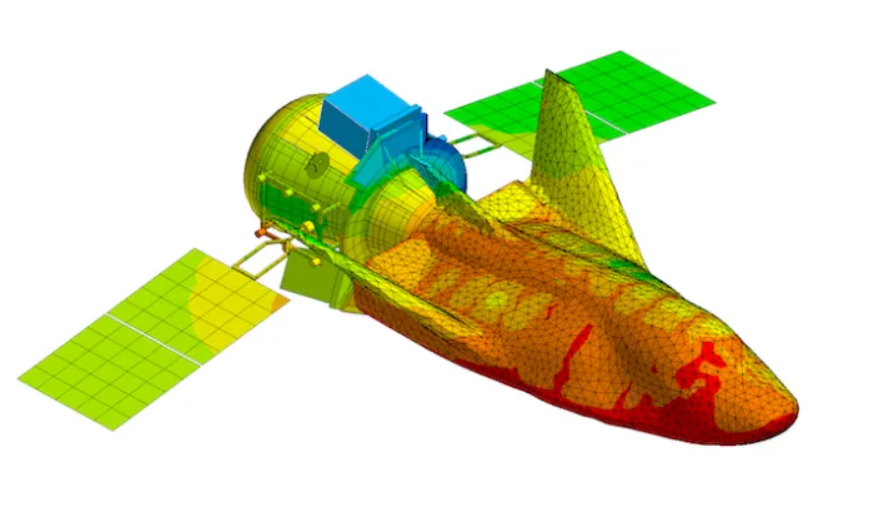

圖源：云道智造電子散熱仿真軟件Simetherm可對電子元器件、設備等進行熱仿真分析

03 熱設計與仿真的重要性

如果在設計階段沒有認真地進行熱設計并采取相應的措施，可能會在產品試制階段甚至要投入量產時發現熱引起的問題。雖然問題不僅限于熱，但是越接近量產階段，采取對策所需的時間越多，成本也越高，甚至?xí)霈F(xiàn)產品交貨延遲，導致錯失商機的大問題。最壞的情況是在市場中才出現問題，從而導致召回和信用問題。

盡管我們不愿意去想象熱引發的問題，但熱處理不當非常有可能引發冒煙、起火、甚至火災等涉及人身安全的問題，所以，熱設計從根本上講是非常重要的。因此，從開始階段就必須切實地做好熱設計。除此之外，還需要認識到的是，隨著技術發展趨勢的變化，熱設計變得比以往任何時候都更加嚴苛。如前所述，設備不僅要求元器件日益“小型化”和“高性能化”，而且還要求出色的“設計靈活性”。

圖源：汽車熱管理算法及聯合仿真平臺

04 熱仿真應用場景：以新能源電池為例

新能源電池代表著未來能源發展的方向，具有高能量密度、長壽命、環保等優點。它們被廣泛應用于電動汽車、儲能系統、移動設備等領域，為實現清潔能源的普及化做出了重要貢獻。

追蹤電池?zé)狁詈闲?yīng) :新能源電池在充放電過程中會產生大量的熱量，嚴重影響電池的性能和壽命。熱仿真技術可以幫助我們深入分析電池的熱耦合效應，為電池散熱系統的優化提供有力支撐。

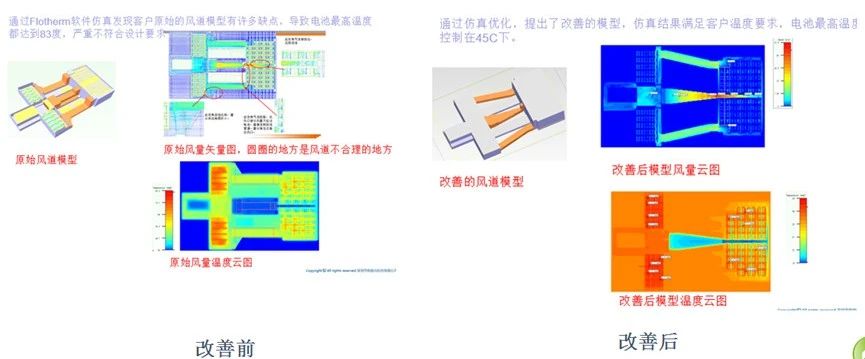

圖源：動力電池包（強制風冷對流換熱）

熱傳導仿真：通過仿真分析電池內部的熱傳導過程，我們可以了解不同材料和結構對熱量傳輸?shù)挠绊?，?yōu)化電池的冷卻系統設計，提高電池的散熱效果。

圖源：動力電池包（自然對流 及輻射換熱）

熱失控仿真：電池在異常工況下可能發生熱失控，產生過高溫度，嚴重威脅電池的安全性。通過熱仿真技術，我們可以預測電池在不同工況下的溫度分布，提前發現潛在的熱失控風險，采取相應的安全措施。

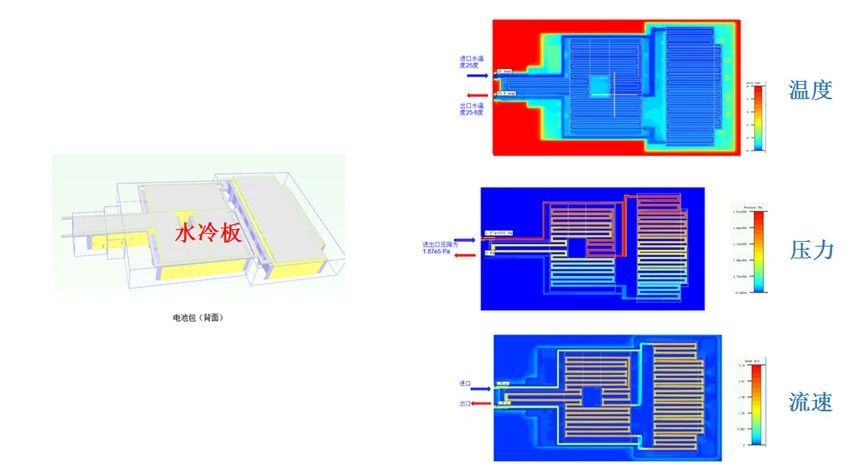

圖源：動力電池包（水冷）

05 熱仿真代表企業（排名不分先后）

1）Siemens：全球性的工業自動化解決方案提供商，其熱設計產品廣泛應用于電子、建筑、汽車等領域。開發的新型熱仿真解決方案已攻克自動駕駛電動汽車設計挑戰。

2）COMSOL：全球多物理場建模解決方案的提倡者與領導者。其旗艦產品COMSOL Multiphysics 使工程師和科學家們可以通過模擬，賦予設計理念與生命。它有無與倫比的能力，使所有的物理現象可以在計算機上完美重現。

3）云道智造：致力于“仿真PaaS平臺+仿真APP”的工業互聯網模式重構仿真軟件體系，創新性地解決仿真技術難以大眾化應用的問題。目前，云道智造推出了多物理場通用仿真PaaS平臺Simdroid和開放兼容的云仿真SaaS平臺Simcapsule，并搭建了基于云的工業APP商店Simapps，實現了仿真APP的無代碼化開發、云原生部署與在線應用，為廣大中小制造企業提供低成本、高精度的專用云化仿真工具。

4）上海坤道：前身為英國Flomerics公司中國代表處。一直以來，坤道專注于熱仿真和熱測試領域，為電子半導體、汽車、航天航空等行業提供Simcenter FloEFD/Flotherm Flexx/Flomaster等流體傳熱仿真軟件解決方案和Simcenter T3STER熱阻測試、Simcenter POWERTESTER功率循環測試、SanjSCOPETM 熱反射率成像系統等硬件解決方案。

5）安世亞太：業內最早從事仿真軟件自主研發、咨詢及服務的廠商之一。仿真產品主要包括通用仿真軟件PERA SIM、仿真云平臺PERA SIM Cloud、聯合仿真工具PERA HySim、專業仿真工具如高頻噪聲分析軟件PERA SIM ProNas、多學科優化軟件PERA SIM Cube、綜合仿真平臺PERA SIM Space等。

6）有限元科技：以工業軟件開發為核心，以CAD/CAE為主業，集工業軟件銷售、軟件二次開發、技術咨詢、培訓為一體的國家高新技術企業，元王憑借在有限元分析領域的經驗積累和專業團隊的技術實力，致力于為新能源電池行業提供高效、可靠的結構仿真和熱仿真解決方案。

7）Future Facilities：全球領先的CAE軟件供應商，開發出的6SigmaET是新一代的熱分析工具。

8）貝思科爾：專注為國內高科技電子及半導體等行業提供先進的電子/結構設計、散熱仿真分析、半導體熱可靠性測試及設計數據信息化管理的解決方案和咨詢服務。代表產品有電子散熱仿真分析軟件（FloTHERM）。

9）十灃科技：是國產工業仿真軟件的新銳代表企業之一，核心技術脫胎于國家重大科研計劃和行業工程化應用項目。產品與解決方案已經廣泛應用于各類高端裝備制造、工業生產以及城市公共管理領域，涵蓋了航空航天裝備、船舶與海洋工程、新能源、電子電器、汽車制造、智慧工廠、智慧城市等多個領域的核心通用軟件、行業專用軟件、數字孿生和云平臺三大類產品。

10）天洑軟件：專注于具有自主知識產權的智能設計、快速仿真、優化、運維類工業軟件的研發。同時，天洑軟件還為用戶提供定制開發服務，包括CAE前后處理開發、專用求解器開發、工業設計平臺搭建、人工智能平臺開發、輔助工具開發等。天洑在業內率先采用AI加速算法體系，克服了流體及結構仿真分析耗時過長的業界難題。目前，天洑軟件的主打產品為智能熱流體仿真軟件AICFD、智能結構仿真軟件AIFEM、智能優化軟件AIPOD、智能數據建模軟件DTEmpower等通用軟件。

11）英特仿真：自成立以來就專注于自主可控的國產CAE軟件研發，擁有剛?cè)狁詈隙囿w動力學、結構、流體、低頻電磁、熱、聲學等自主研發的仿真分析軟件。其多物理場耦合軟件是目前國內CAE自主軟件產品中物理場完整度、耦合方法體系成熟度均領先的產品；建模與可視化平臺產品能夠?qū)崿F(xiàn)全流程參數化建模及大規模并行可視化。此外，英特仿真還擁有云平臺、數字孿生軟件、數字人軟件等戰略新產品。

12）世冠科技：專業從事工業軟件系統仿真技術開發與應用，為復雜裝備研制單位和工業制造企業，提供可支撐產品設計研發及使用運維、覆蓋產品全生命周期的完全自主研發的系統仿真工業軟件和數字孿生解決方案。目前，世冠科技自主研發了具備設計、建模、仿真、測試一體化能力的通用型工業軟件，開發了仿真測試一體化平臺軟件GCAir及控制系統設計與仿真軟件GCKontrol。其中，GCKontrol是Simulink的國產替代產品，應用于新能源/智能網聯汽車等智能制造領域。

13）ThermoAnalytics：開發的TAITherm 是專業三維熱仿真分析工具RadTherm 的升級產品，在繼承RadTherm 特征的基礎上，開發了新型高效求解器Multigrid Solver，求解效率和精度均有大幅度提高。

14）適創科技：專注于智能工業設計和CAE的研究和應用，核心技術優勢在于自主研發的高性能網格剖分、計算流體力學、傳熱學、電磁學等的物理算法求解器；基于拓?fù)鋬?yōu)化等最優化算法對工業產品和制造工藝問題提供智能設計解決方案；利用完全云原生技術快速迭代產品開發流程。

15）超算科技：專注于工業與工程設計計算軟件開發與應用。超算科技的系列產品包括：超算有限元分析系統、超算GPU并行有限元分析系統，計算功能涉及固體結構分析、傳熱分析、電磁分析、材料分析、流體動力學分析、滲流分析、流變分析等。
