1. <blockquote id="rlmx6"></blockquote>
          <abbr id="rlmx6"><button id="rlmx6"><kbd id="rlmx6"></kbd></button></abbr>
          <bdo id="rlmx6"></bdo>

          <blockquote id="rlmx6"></blockquote>
          <blockquote id="rlmx6"></blockquote>
          <blockquote id="rlmx6"><rt id="rlmx6"></rt></blockquote>
          国产成人久久,婷婷综合在线,国产精品综合,成人电影c.cc,久久中文字幕av不卡一区二区 ,成人妇女免费播放久久久,色综合亚洲,在线看国产精品自拍内射

          熱設計網

          一種超高強度的耐高溫絕熱材料-莫來石氣凝膠

          熱設計
          來源:Journal of the European Ceramic Society

          原文:https://doi.org/10.1016/j.jeurceramsoc.2023.10.048

          01 背景介紹


          先進的保溫材料是發展航空航天、新能源汽車等軍民前沿領域的關鍵。超高溫陶瓷(UHTCs)金屬碳化物、氮化物和硼化物等以其優良的性能(熔點高(2700℃以上)、機械強度高),在高溫領域有著重要的應用。然而,高密度和高導熱性能進一步限制了它們的發展發展為高效絕熱材料。因此許多學者致力于開發低密度,高耐熱性好,導熱系數低的材料。多孔陶瓷以其密度低、導熱系數低、孔隙率高、比強度高等特點,在保溫材料中占有重要地位。近年來,ZrB2、ZrC、ZrB2- SiC、ZrC- SiC等多孔陶瓷材料得到了發展,具有孔隙率高(微米級)、抗壓強度高、熱穩定性好等特點。雖然多孔陶瓷被認為是優良的隔熱材料,但其導熱系數仍然有點高。例如,據報道,85%孔隙率的ZrC多孔陶瓷的導熱系數為0.94 W/(m?K)。相比在多孔陶瓷中,氣凝膠具有納米級的孔徑分布,其平均自由程(~ 50 nm)小于空氣的平均自由程(~ 69 nm),因此空氣分子很難通過氣凝膠。氣凝膠的多孔性降低了固體和氣體的導熱系數分別,因而具有比多孔陶瓷更低的導熱系數。Al2O3-SiO2氣凝膠導熱系數在0.027 ~ 0.049 W/(m·K)之間,熱導率低于多孔陶瓷。然而,弱的力學性能和氣凝膠的耐溫性不足嚴重阻礙了其實際應用。這是因為氣凝膠具有類似于珍珠鏈的三維結構網絡,其納米顆粒由狹窄的粒間頸連接。這種低效的連接導致了納米顆粒基陶瓷氣凝膠的脆性。此外,由于小納米顆粒具有較高的表面能,在高溫下,嚴重的顆粒團聚和孔隙坍塌會導致氣凝膠的災難性破壞,包括結構開裂、強度損失、體積收縮,從而完全喪失保溫性能。例如,Al2O3氣凝膠具有耐高溫和低導熱性,但在1000℃以上的高溫下容易發生晶轉變和晶粒生長,導致納米孔結構破壞而失效。發現二元Al2O3-SiO2氣凝膠可以抑制Al2O3在高溫下的相變Al2O3氣凝膠的耐熱性可提高到1200℃,而無機氣凝膠的耐熱性很難突破1200℃,因此,提高氣凝膠的力學性能和耐溫性是確保其作為隔熱材料實際應用的關鍵。

          02 成果掠影



          近期,南京工業大學崔升教授團隊制備了一種新型的莫來石氣凝膠,并詳細研究了樣品的高溫演變過程。該團隊采用溶膠-凝膠法結合CO2超臨界干燥技術制備了RF/Al2O3-SiO2有機/無機前驅體氣凝膠。在氬氣氣氛中,經1400℃高溫熱處理5 h,在Al2O3SiO2中進行莫來石化,得到莫來石氣凝膠。所得莫來石氣凝膠呈現出“珍珠項鏈”型三維多孔網絡,BET比表面積高達481 m2/g。莫來石氣凝膠的抗壓強度高達15.5 MPa,遠高于已有報道的陶瓷氣凝膠。所得莫來石氣凝膠具有優良的保溫性能,經1300℃丁烷噴槍考核10 min,質量損失僅為2.5%,表明其在空氣條件下具有優良的抗氧化性能。研究成果以“Rational design of a novel mullite aerogel with extremely high mechanical strength and anti-oxidation behavior for advanced thermal protection in extreme environments”為題發表于《Journal of the European Ceramic Society》。


          03 圖文導讀



          圖1 (a)示意圖的合成路線莫來石氣凝膠,(b)照片的氣凝膠樣品在不同的熱處理溫度以及線性收縮和質量損失百分比不同鋁/硅摩爾比的溫度范圍(c)室溫~800℃和(d)室溫~1400℃。

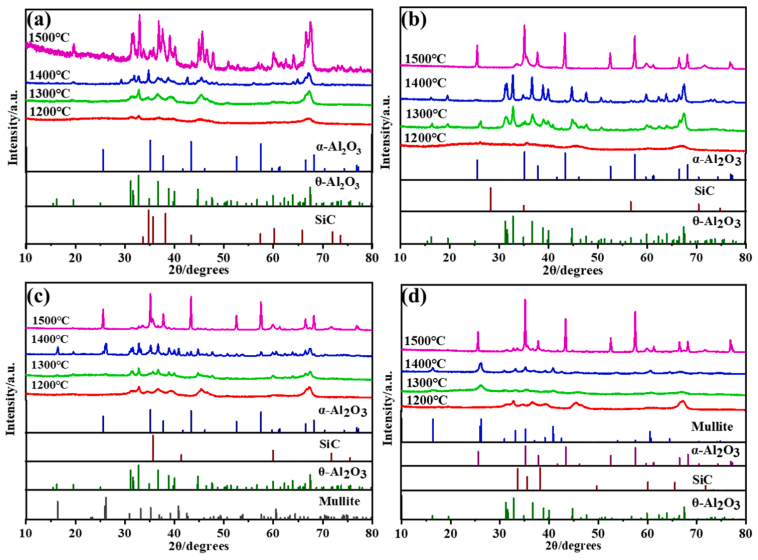

          圖2 不同熱處理溫度和不同Al/Si摩爾比下樣品的XRD模式。

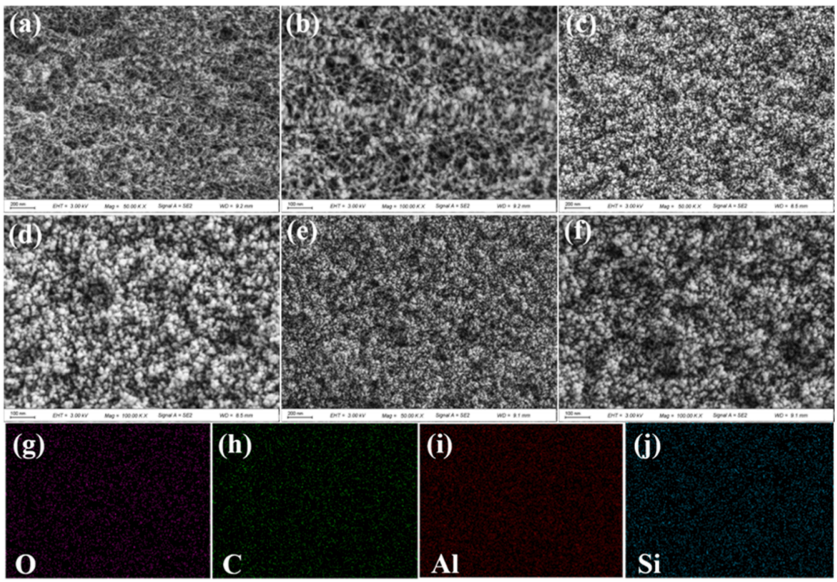

          圖3 在不同溫度下流動氬氣(a、b)干燥、(c、d)800℃/3h、(e、f)1400℃/5h下熱處理的最佳RFAS84樣品的SEM圖像,以及CAS84-1400的(g~j)EDS映射圖像。



          圖4 RFAS84樣品在流動氬氣條件下的(a) TG/DSC曲線,RFAS84樣品的(b) FT-IR光譜,不同熱處理溫度下RFAS84樣品的(c)壓縮應力-應變曲線,(d)為莫來石相的晶體結構(黃色、紅色、粉紅色分別代表硅、O和鋁原子)。



          圖5 (a)在1300?C下10 min的不同莫來石樣品的照片,以及(b)莫來石氣凝膠抗氧化機理示意圖。

          標簽: 導熱界面材料 點擊: 評論:

          留言與評論(共有 0 條評論)

          驗證碼:
          主站蜘蛛池模板: 丰满人妻-区二区三区免费| 最新亚洲av日韩av二区| 中文字幕一区av97| 91豆花成人网站| 大地资源免费视频观看| 99久久久无码国产麻豆| 蜜臀av一区二区精品字幕| 国产AV无码专区亚洲AV蜜芽| 亚洲精品国产高清一线久久| 亚洲国产成人久久综合一区| 人妻偷人精品| 日韩AV无码精品| 亚洲精品视频一区| 色综合久久88色综合天天提莫| 色视频不卡一区二区三区| 国产精品区在线和狗狗| 国产无遮挡无码很黄很污很刺激| av无码天堂| 国产亚洲精品A在线观看APP| 国产激情av一区二区三区| 国产精品18久久久久久麻辣| 99久久精品国产一区二区蜜芽| 色欲久久久天天天精品综合网| 亚洲最大三级网站| 无码免费人妻超级碰碰碰碰| 一区二区三区午夜无码视频| 国产精品久久久久久久专区| 国产无遮挡免费视频免费| 中文字幕人妻精品免费| 国产午夜精品视频在线播放| 粗了大了 整进去好爽视频| 免费观看欧美一区二区三区| 永久免费看mv网站入口亚洲| 欧美男男作爱videos可播放 | 国产成人亚洲老熟女精品| 最近免费中文字幕大全| 国产欧美日韩高清在线不卡 | 久久天天躁狠狠躁夜夜躁| 人妻少妇精品视频专区| 亚洲香蕉av一区二区蜜桃| 欧美熟妇性XXXX欧美熟人多毛|
