Icepak 1-Day 升級培訓

Tutorials

 1. 帶有離心風機的機柜..... 2

2. 網格和模型提高練習..... 6



Shelf System with Radial Blowers
1.1 Objective目標
該練習的目標是使用戶熟悉blower模型，用了一個帶有blower的電信機柜做例子。隨著熱熱密度的增加和機柜空間的限制，blower也用得越來越多，從而提高機柜的氣流流量。該練習是用4個blower來冷卻一組PCB板的例子。

1.2 Loading the Model調用模型
 Unpack 這個模型“blower-tutorial.tzr”

 根據你的愛好改名。



1.3 Building the blower tray建立blower架
該模型包括一個機框和一組PCB板及一塊背板。模型中有12個assemblies表示機框。如果你看到模型中有裝配”Slot-x”和plate “Card-x” 表示PCB, 而blocks 表示上下兩塊連接PCB和背板的塊。 實際上, 每塊PCB 上有許多的部件。我們將其簡化為一塊簡單的plate.所有的PCB有完全一樣。總功耗是每塊PCB 為100 W, 所以“Card-x” 有100 W 功耗.  底盤有兩塊卡，一塊在上面，一塊在下面。

模型還包括進口和出口，在chassis的邊上。我們將建立一個blower架. 點擊Click blower圖標， 輸入如下參數:



Object type	Plane	xC	yC	zC	Radius	IRadius	Case	Other properties
Blower	X-Z	0.1093	.454	0.175	0.06	0.045	0.046	Blower Type: Type 1 Single Inlet

 打開 Edit菜單輸入詳細信息.



Tab	Settings
Geometry	Hub Radius: 0.02 m Case Location From Blower: High side
Properties	Swirl Fan Blade Angle: 60 deg. RPM: 1600

 其流量為如下非線性曲線。



Volume Flow m3/s	Pressure N/m2
0.0	149.4
0.018	132.3
0.04	89.36
0.052	40.62
0.0566	0.0

 針對每一個blower我們將生成一個non-conformal assembly. 所以在copy之前先建立assembly并給定slack值。定義Slack參數如下:



Min X	0.01	Max X	0.01
Min Y	0.005	Max Y	0.0
Min Z	0.01	Max Z	0.01

 現在, 我們copyblower assembly. 先做一個copy,定義 Z-offset 為0.145 m. 然后選擇兩個blower再做copy,此時定義X-offset 為0.2185 m.

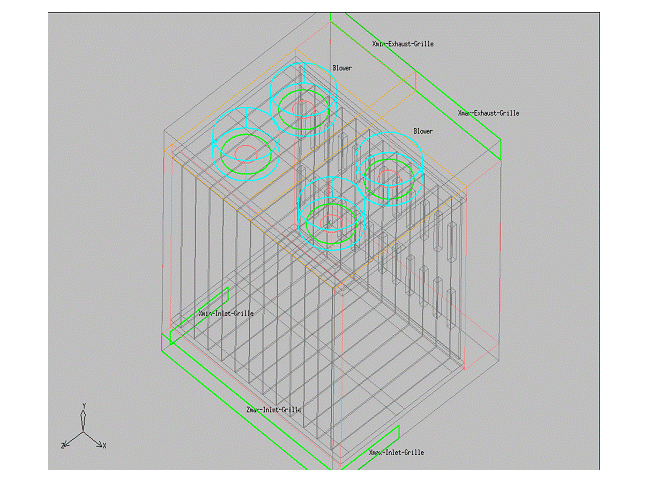

 最終的模型如圖1



 Figure 1: 有blower 的模型



1.4 Creating the Mesh生成網格
打開網格菜單，保持缺省設置，注意“Mesh assemblies separately” 是打開的. 然后點擊Generate mesh.  通過做切面，看表面網格來檢查網格。也檢查 Face alignment和Aspect ratio.

1.5 Solving the Model求解模型
選擇 Solve/Settings/Basic，增加迭代次數為400. 并把flow equations 收斂準則改為1e-6. 點擊Accept. 模擬blower 模型通常需要的計算時間會長一些，而且質量守恒需要更嚴格的收斂準則，如上所做的設置。

求解之前，打開‘Enable Sequential solve of Flow and Energy equations”選項. 我們將先計算流動方程再計算能量方程。這種方法對于blower模型會更適合。它能減少求解時間。而且，也打開“Write Overview of Results When Finished” button ，然后再點擊“Start solution”.

1.6 Post-processing the Results后處理
結果收斂后，我們可以生成一個Solution overview report通過點擊Report/Solution Overview/ Create 按鈕，選擇solution ID. 可以報告出基于對象的質量/體積流量，熱流，最高溫度等.現在，做blowers的速度矢量，板卡的溫度云圖。
